WaveMaster 8000HD Teledyne LeCroy
Yüksek Bant Genişliğine Sahip Osiloskop
WaveMaster 8000HD, ilk silikon karakterizasyonu, kanallar üzerinden bağlantı doğrulaması veya protokol yığını genelinde hata ayıklama gibi ürün geliştirmenin tüm aşamaları için tasarlanmış tek yüksek hızlı osiloskoptur. Başka hiçbir yüksek hızlı osiloskop, bu kadar benzersiz araçla bu kadar çok mühendislik görevini desteklemez.
Ürün Geliştirmenin Tüm Aşamaları İçin Yüksek Hızlı Osiloskop
WaveMaster 8000HD, tüm geliştirme döngüsünü destekleyen ve ürünün pazara sunulma süresini kısaltan yüksek bant genişliğine sahip bir osiloskoptur. WaveMaster 8000HD osiloskop modelleri, yüksek hızlı osiloskop karakterizasyonu, uygunluk testi, doğrulama ve hata ayıklama araçlarından oluşan eksiksiz bir set sunar. Rakip yüksek bant genişliğine sahip osiloskoplar ise yalnızca karakterizasyon ve uygunluk testi görevlerini desteklemektedir.
Karakterizasyon
Cihaz performansını anlamak, sinyal kalitesi ile analiz yeteneğinin benzersiz bir birleşimini gerektirir. WaveMaster 8000HD yüksek hızlı osiloskop, en karmaşık karakterizasyon işlemlerini bile kolaylıkla gerçekleştirir.
- İki adet 65 GHz bant genişliğine sahip giriş
- Dört adet 33 GHz bant genişliğine sahip giriş
- 12 bit çözünürlük

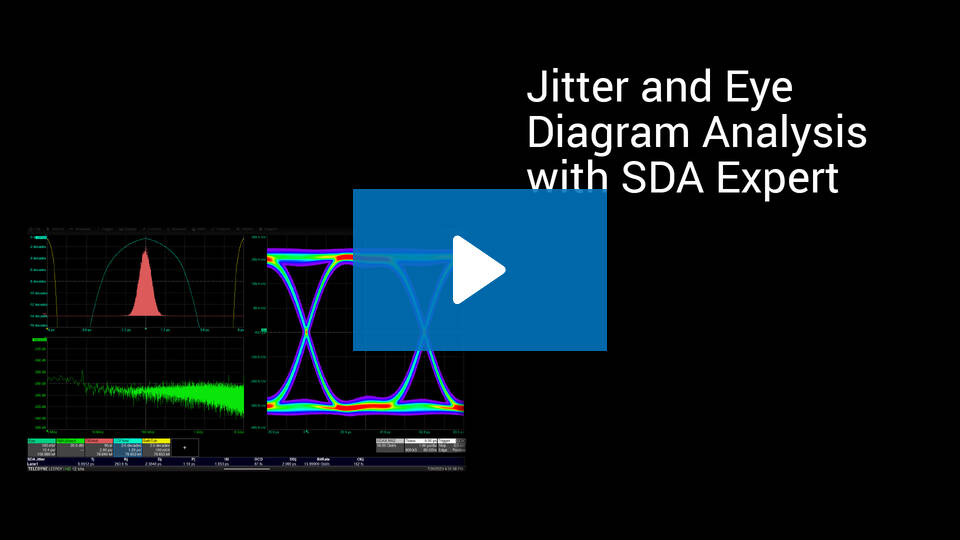

- SDA Expert Seri Veri Analizi göz diyagramı, jitter ve gürültü analizi
Otomasyon
WaveMaster 8000HD geniş bant genişliğine sahip osiloskop, iş akışını iyileştirmek ve kurulum hatalarını en aza indirmek için güçlü ve esnek test otomasyon araçları ve özellikleri sunar.
- PCI Express®, USB, DDR ve daha fazlasını içeren en yeni seri teknolojiler için QualiPHY test otomasyonu
- Hızlı osiloskop veri işleme için sınıfının en iyisi PC platformu
- Otomatik alıcı test kalibrasyonu ve yürütme
Uyum
Günümüzün gelişmiş teknoloji standartları, karakterizasyon ve uygunluk testleri konusunda katı gereklilikler getirmektedir. WaveMaster 8000HD yüksek hızlı osiloskop, aşağıdaki özellikleriyle bu karmaşık iş akışlarını basitleştirir:
- PCI Express, USB, DDR ve daha fazlası için QualiPHY test otomasyonu
- Teknolojiye özel ölçüm araçlarıyla SDA Expert göz diyagramı, jitter ve gürültü analizi
- Test kurulumlarındaki sorunları gidermek için benzersiz hata ayıklama araçları
- Hızlı veri işleme için sınıfının en iyisi PC platformu
Onaylama
Yasal gerekliliklerin ötesine geçmek, cihazın her koşulda amaçlandığı gibi çalıştığından emin olmak anlamına gelir. WaveMaster 8000HD’nin yüksek sinyal kalitesi ile esnek hata ayıklama araçlarını bir araya getiren benzersiz yapısı, sistemin çalışmasını daha kapsamlı bir şekilde gözlemleyebilme imkanı sunar.
- Yüksek çözünürlüklü, yüksek bant genişliğine sahip osiloskop analog girişleri
- 30 GHz bant genişliğine kadar diferansiyel problar
- 8 Gpts’ye kadar veri toplama belleği seçeneği
- Yan bant ve komut veriyolu yakalama için karışık sinyal girişi özelliği
Entegrasyon
Geliştirme döngüsündeki en zorlu sorunlardan biri, normalde uyumlu olan iki cihazın birbiriyle doğru şekilde çalışmaması durumunda ortaya çıkar. WaveMaster 8000HD yüksek bant genişliğine sahip osiloskop, tam da bu tür hata ayıklama senaryoları için tasarlanmıştır.
- CrossSync™ PHY yazılımının Teledyne LeCroy protokol analizörleriyle entegrasyonu, protokol yığınını tek seferde tam olarak gösterir
- Canlı bir bağlantıdan veri yakalamaya yönelik CrossSync PHY ara kartları
- Tüm kritik cihaz sinyallerini yakalamaya yönelik esnek girişler: yüksek hızlı hatlar, güç rayları, dijital yan bantlar ve daha fazlası
Hata ayıklama
Yüksek hızlı arayüzlerin hata ayıklaması, eskiden iki osiloskop bulundurmak anlamına gelirdi: biri yüksek hızlı karakterizasyon, diğeri ise gömülü sistemlerde hata ayıklama için. WaveMaster 8000HD yüksek hızlı osiloskop, hiçbir ödün vermeden tüm bunları tek başına halleder
- Tüm kritik cihaz sinyallerini yakalamak için esnek ve hızlı osiloskop girişleri: yüksek hızlı hatlar, güç rayları, dijital yan bantlar ve daha fazlası
- Yan bant ve komut veriyolu yakalama için karışık sinyal girişi özelliği
- Tam örnekleme hızında 100 ms yakalama süresi için 8 Gpts’ye kadar veri toplama belleği seçeneği
Yüksek Hızlı Osiloskoptaki Üst Düzey Seri Veri Doğrulama, Hata Ayıklama ve Jitter Analizi
320 GS/s’de 65 GHz’e kadar bant genişliği Tam bant genişliği ve örnekleme hızında 12 bit çözünürlük Uzun dalga formlarının hızlı işlenmesi
Olağanüstü sinyal karakterizasyon performansı
- 320 GS/s’de 65 GHz’e kadar bant genişliği
- Tam bant genişliği ve örnekleme hızında 12 bit çözünürlük
- Uzun dalga formlarının hızlı işlenmesi
Eşsiz doğrulama ve hata ayıklama özellikleri
- CrossSync PHY protokol analizörü senkronizasyonu
- Sektörün en geniş veri toplama belleği
- Seri tetikleyiciler, dahili dijital girişler ve yüksek empedanslı (1 MΩ) prob desteği
Kapsamlı seri veri uzmanlığı
- PCI Express, USB-C, DDR ve diğer teknolojiler için özel sinyal analizi
- Güçlü PAM ve NRZ göz diyagramı, jitter ve bağlantı analizi araçları
- Karmaşık uygunluk testlerinin basit otomasyonu

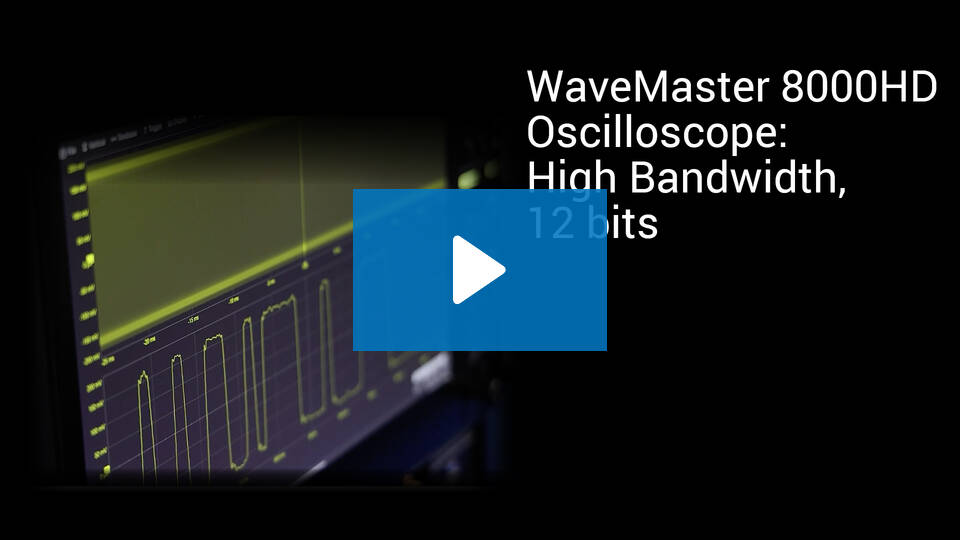

Yüksek Bant Genişliği, Yüksek Çözünürlük, Hızlı Osiloskop İşleme
WaveMaster 8000HD osiloskopları, piyasadaki en güçlü yüksek bant genişliğine sahip osiloskop sinyal toplama ve işleme platformudur.
- 320 GS/s hızında 65 GHz’e kadar bant genişliği
- Tam bant genişliği ve örnekleme hızında 12 bit
- Her ayrıntıyı yakalamak için 8 Gpts’ye kadar veri toplama belleği
- Karmaşık sinyallerin osiloskopta hızlı işlenmesi için 64 GB RAM’e sahip, sınıfının lideri PC sistemi
Kapsamlı Seri Veri Uzmanlığı
SDA 8000HD Seri Veri Analizörü modelleri, ek veri toplama belleği, 8 Gb/s seri tetikleyici (16 Gb/s’ye yükseltilebilir) ve SDA Expert göz diyagramı ile jitter analiz araçlarının temel sürümünü içerir.
- PCI Express, USB Type-C®, DDR ve diğer teknolojiler için özel olarak tasarlanmış sinyal analizi
- Güçlü PAM ve NRZ göz diyagramı, jitter ve bağlantı analizi araçları

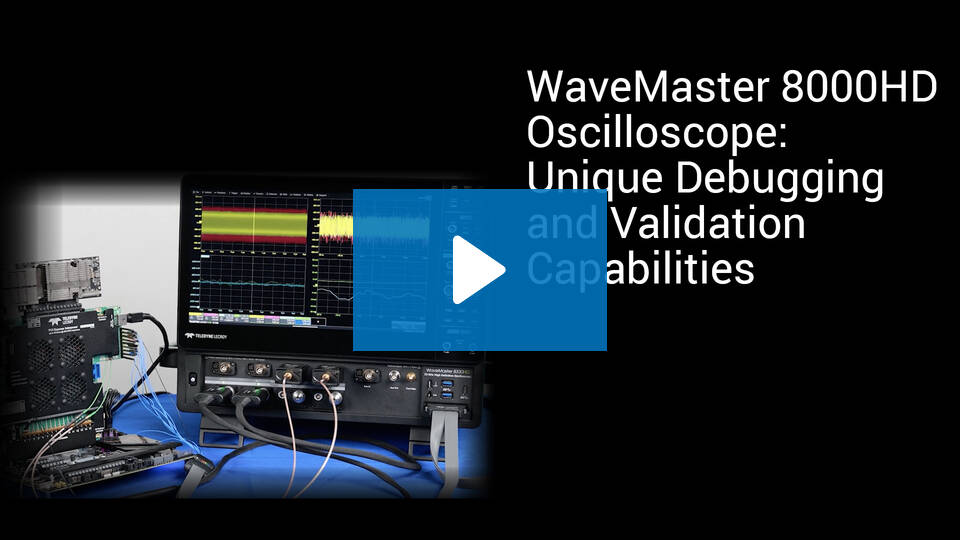

Eşsiz Yüksek Hızlı Osiloskop Doğrulama ve Hata Giderme Özellikleri
WaveMaster 8000HD yüksek bant genişliğine sahip osiloskop modelleri, başka hiçbir yüksek bant genişliğine sahip osiloskopun sunamadığı düzeyde sistem genelindeki davranışlara ilişkin kapsamlı bir görünüm sağlar. Uyumluluk hatalarının temel nedenlerini kolayca tespit edin, birlikte çalışabilirlik sorunlarının nedenlerini belirleyin ve aralıklı hataları izleyin.
Katmanlar Arası PCI Express Testleri
Teledyne LeCroy, protokol katmanından fiziksel katmana kadar tüm katmanlarda PCIe® testi sunan ve aynı zamanda gelişmiş jitter, göz diyagramı, hata ayıklama ve uyumluluk yazılımlarına sahip üstün kaliteli ölçüm cihazları sağlayan tek şirkettir.
- Katmanlar arası analiz sayesinde PCIe bağlantı testlerini basitleştirir
- PCIe uyumluluk ve birlikte çalışabilirlik testlerinde en yüksek güvenilirliği sağlar
- Sinyallerin ölçülmesi ve karakterize edilmesi için yerleşik PCIe uzmanlığı içerir

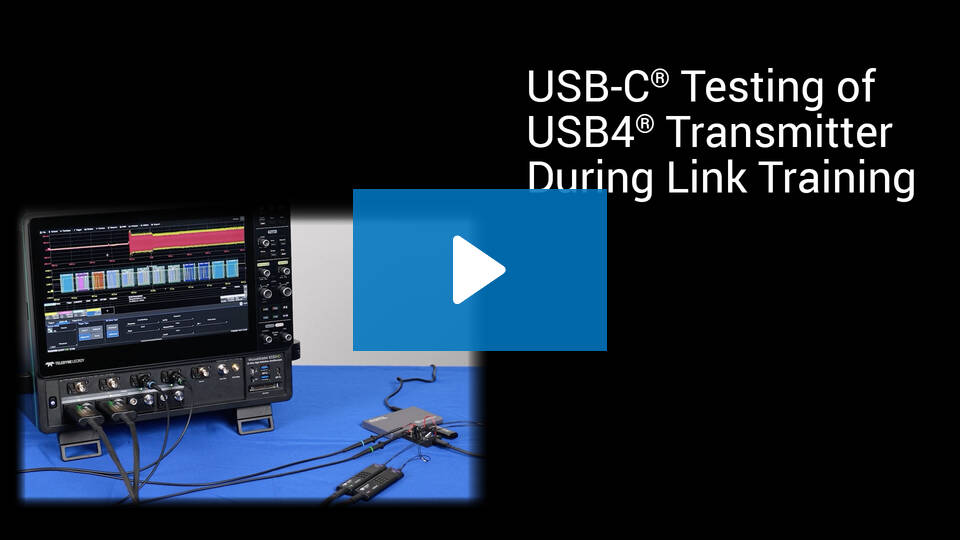

USB ve USB Type-C Elektriksel Testlerinde Liderlik – PHY’den Protokole
USB Type-C konektörü üzerinden USB4®, Thunderbolt™, USB 3.0/2.0, DisplayPort™ 2.1 ve USB Power Delivery için eksiksiz PHY ve PHY-mantık katmanı osiloskop çözümleri.
- USB Type-C testleri için en iyi osiloskop
- Sinyalleri ölçmek ve karakterize etmek için yerleşik USB-C test uzmanlığı
- Katmanlar arası analiz ile USB-C bağlantı testlerini basitleştirin

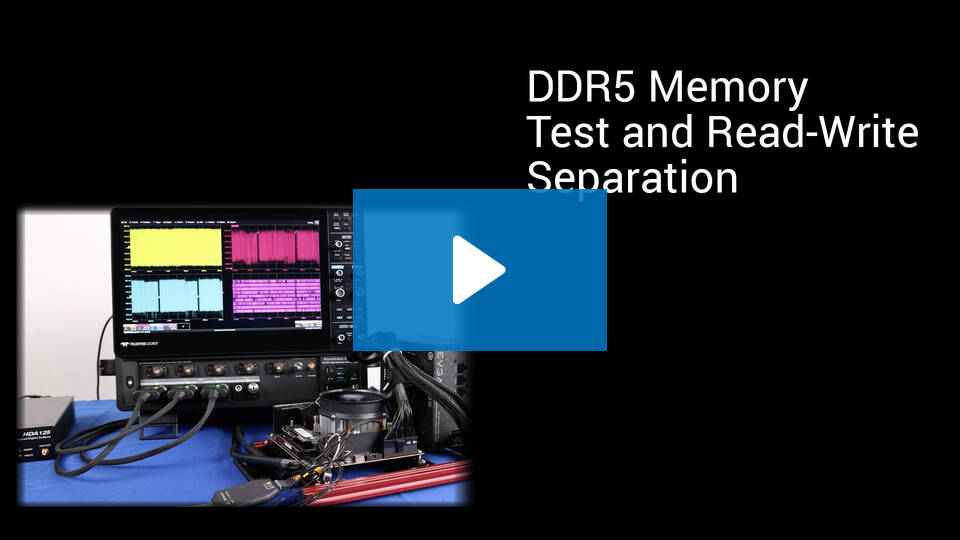

DDR’nin Etkinleştirilmesinden DDR Uygunluk Testlerine Kadar En Hızlı Süreç
İlk açılıştan JEDEC uyumluluk testlerine kadar Double Data Rate (DDR) ve Low Power DDR (LPDDR) tasarımlarının her aşamasını hızlı bir şekilde test etmek için doğru araçları kullanarak nihai ürüne giden süreci hızlandırın.
- Cihazın ilk açılışından doğrulama aşamasına kadar DDR performansını en üst düzeye çıkarın
- DDR ön uygunluk testlerini ve ince ayar işlemlerini hızlandırın
- Kapsamlı DDR uygunluk testleri
- Zone Trigger yazılım seçeneği, karmaşık sinyallerde kolay tetikleme imkanı sunan basit bir grafik çizim aracı sağlar.
