N61200 NGI TECH Çok Kanallı DC Elektronik Yük
N61200 serisi, yüksek entegrasyon ve yüksek performansa sahip bir DC elektronik yük cihazıdır. 2U yüksekliğinde ve 19 inç genişliğinin yarısı boyutlarındaki kasada 4 kanalı bir araya getirir; her kanal 150 W güç sağlar, 150 V giriş gerilimini destekler ve 30 A’ya kadar akım taşıyabilir. Gerilim, akım, direnç ve güç çift aralıklı bir tasarıma sahiptir. Ayrıca, çeşitli cihazların kapsamlı test gereksinimlerini karşılamak için esnek ölçeklenebilirlik sağlayan paralel kanal çalışmasına da izin verir.
Temel Özellikler
- Güç özellikleri: 150 W/4 kanal, 300 W/2 kanal
- 2U yüksekliğinde ve 19 inç genişliğinin yarısı boyutundaki kasada 4 kanal barındırır; kanallar arasında paralel bağlantı desteklenir
- LED simülasyon işlevini ve LED güç kaynağı gerçek yük testini destekler
- CC, CV, CR, CP dinamik testlerini destekler; CC dinamik testi 30 kHz’e kadar
- Gerilim, akım, direnç, güç çift aralığı, geniş ölçüm aralığı
- Sıra testi, otomatik test, Von/Voff, kısa devre simülasyonu, dalgalanma ölçüm fonksiyonlarını destekler
- OCP/OVP/OPP testi, yük etkisi testini destekler
- USB PD2.0/PD3.0/PD3.1/QC 2.0/QC 3.0/QC 4.0+/PE+/PE+2.0/FCP/SCP/AFC/VOOC protokollerini destekler
- CC1/CC2 testi, D+D-gerilim izlemeyi destekler; LAN, RS485 iletişim kontrolünü destekler
- Akım artış/düşüş hızı ayarlanabilir, voltaj döngüsü tepki hızı ayarlanabilir
Uygulama Alanları
- Düşük ve orta güçte güç kaynağı testleri: AC/DC, DC/DC dönüştürücüler, LED, iletişim
- Tüketici elektroniği testleri: Cep telefonu hızlı şarj adaptörleri, mobil cihazlar
- Otomotiv bileşenleri testleri: Kablo demetleri, konektörler, sigortalar, röleler, merkezi elektrik kutuları
- Enerji depolama cihazları deşarj testleri: Lityum-iyon, kurşun-asit piller, süperkapasitörler
Özellikler ve Avantajlar

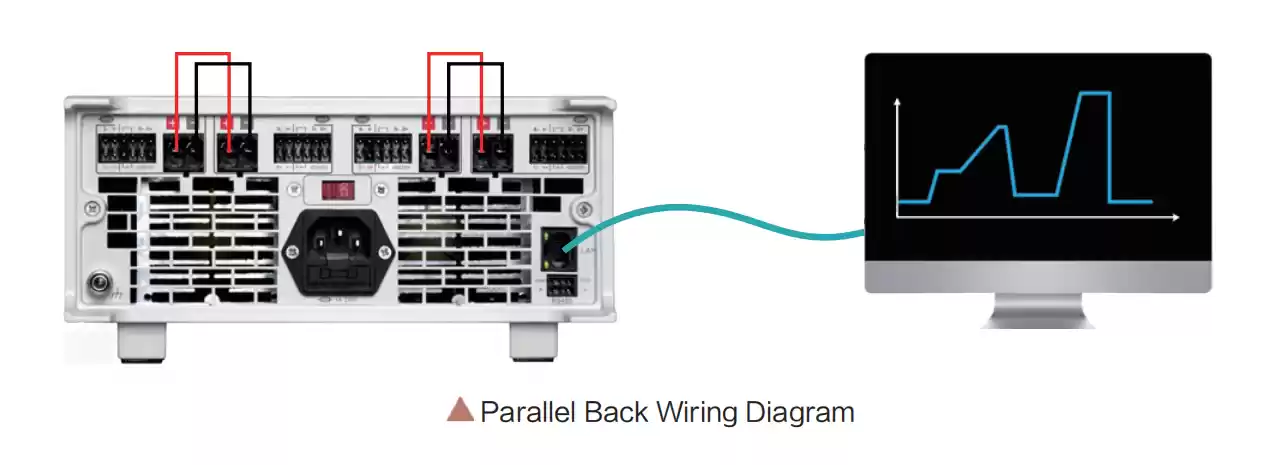

Kanal paralelliği ve çoklu güç kombinasyonları
N61200 serisi, kanallar arasında paralel bağlantıları destekler. Kanalları paralel bağlayarak (ör. CH1+CH2, CH3+CH4), kullanıcılar istenen akım ve güç seviyelerine ulaşabilirler. Paralel ayarları ve işlemleri, ana bilgisayar yazılımı veya cihaz arayüzü üzerinden kolayca gerçekleştirilebilir.
Çoklu çalışma modları
N61200 serisi, CC, CV, CP ve CR olmak üzere dört temel modu desteklemenin yanı sıra, CV+CC, CR+CC, CV+CR ve CP+CC olmak üzere dört kombine çalışma modunu da desteklemektedir. CR+CC modu, kaynağın açılış testi için uygundur ve açılış sırasında aşırı akım korumasını sağlar. CV+CR modu, Von işlevinin yerini alabilir. CV+CC modu ise pil şarjının çalışma modu dönüşüm sürecini simüle edebilir. Kullanıcılar, test uygulamalarına göre farklı çalışma modlarını seçebilirler.
LED sürüş gücünü test etmek için LED ışık simülasyonu
Elektronik yük, LED ışık simülasyonu işlevine sahiptir. Şekilde gösterildiği gibi, LED eşdeğer devresi, Rd direncini Vf gerilim kaynağıyla seri olarak bağlamaktan ibarettir. Bu devrenin I-V eğrisi, çalışma noktası (Vo, Io) üzerindeki gerçek LED doğrusal olmayan I-V eğrisinin tanjantına eşdeğerdir. LED’lerin I-V eğrisi doğrusal olmadığından, CR veya CV modlarına sahip geleneksel elektronik yükler, LED güç kaynaklarının test ihtiyaçlarını karşılamamaktadır; bu nedenle, LED’lerin davranışını simüle etmek için daha gelişmiş yük modelleri gereklidir. LED modunda, kullanıcılar gerçek LED ışık yükleme koşullarını simüle etmek için LED sürüş gücünün nominal çıkış akımı, LED çalışma gerilimi ve direnç katsayısı dahil olmak üzere üç parametreyi ayarlamalıdır.
OCP (aşırı akım koruması) testi
OCP testi sırasında, N61200 CC modunda yükleme yapar ve DUT voltajının son voltajdan düşük olup olmadığını kontrol eder. Düşükse, N61200 mevcut yükleme akımını test sonucu olarak kaydeder ve testi durdurmak için girişi kapatır. DUT voltajı son voltajdan yüksekse, N61100, DUT voltajı son voltajdan düşük olana veya maksimum yükleme akımına ulaşana kadar yükleme akımını artırır.

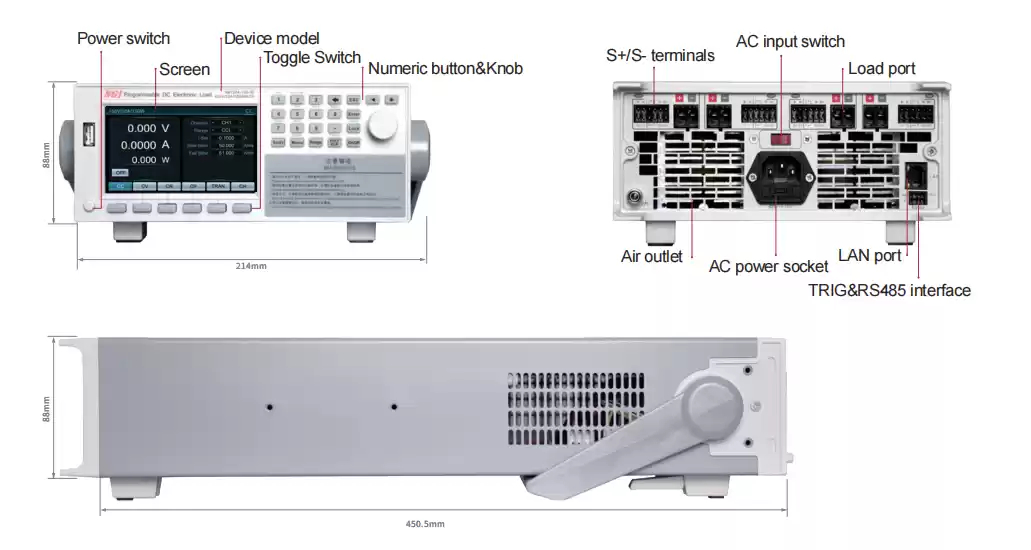

Ürün Boyutları
