N61100 NGI TECH DC Elektronik Yük (150W~900W,2CH/4CH/6CH/12CH)
N61100 serisi, yüksek güvenilirlik, yüksek entegrasyon, yüksek maliyet performansı ve eksiksiz özelliklere sahip çok kanallı bir DC programlanabilir elektronik yüküdür. Yüksek iletişim tepki hızı ve yüksek kararlılık özellikleriyle entegre uygulamalar için özel olarak tasarlanmıştır. N61100 serisi, 19 inç 3U boyutunda, 12 kanala kadar kapasiteye sahiptir ve LAN, RS232 ve RS485 iletişim arayüzlerini destekler. Çoğu entegre uygulamada, N61100 serisi düşük güçlü bağımsız elektronik yüklerin yerini alabilir ve kullanıcılara önemli ölçüde maliyet tasarrufu sağlar.
Temel Özellikler
- Gerilim aralığı: 0~80 V/0~150 V/0~600 V
- Akım aralığı: 0~120A
- Yüksek entegrasyon, tek cihazda 12 kanala kadar
- CC, CV, CP, CR modu için çift ölçüm aralığı
- 8 çeşit test modu: CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC
- Yük etkisi testi, dinamik tarama, zaman ölçümü, deşarj testi
- LED ışık simülasyon işlevini destekler
- OCP/OVP/OPP test modu
- Sıra (SEQ) testi, otomatik test, Von/Voff, kısa devre simülasyonu
- İletişim arayüzleri: LAN, RS232, RS485
Uygulama Alanları
- AC/DC güç kaynağı, DC/DC dönüştürücü, LED güç kaynağı, iletişim güç kaynağı vb. gibi düşük güç kaynaklarının testi
- Otomotiv kablo demetleri, konektörler, sigortalar, röleler ve BEC (Bussed Electrical Center) testleri
- Lityum pil, akümülatör vb. için deşarj testi
Özellikler ve Avantajlar
12 kanala kadar destekleyen, ultra yüksek entegrasyonlu tek bir cihaz
N61100 serisi DC elektronik yük, tek bir cihazda 12 kanala kadar destekler. Her kanal elektriksel olarak yalıtılmıştır. Ayrı ayrı kontrol edilebilir ve aynı anda 120 kanala kadar kontrol edilebilir. Çok kanallı toplu test sistemi uygulamalarındaki ultra yüksek entegrasyon, kullanıcılar için test maliyetini ve cihaz kullanımını azaltır. 5 ms’ye kadar geri okuma hızıyla birleştirildiğinde, test verimliliği büyük ölçüde artırılabilir.
Çeşitli çalışma modları
N61100 serisi, CC, CV, CP ve CR olmak üzere dört temel modu desteklemenin yanı sıra, CV+CC, CR+CC, CV+CR ve CP+CC olmak üzere dört kombine çalışma modunu da destekler. CR+CC modu, kaynağın açılış testi için uygundur ve açılış sırasında aşırı akım korumasını sağlar. CV+CR modu, Von işlevinin yerini alabilir. CV+CC modu, pil şarjının çalışma modu dönüşüm sürecini simüle edebilir. Kullanıcılar, test uygulamalarına göre farklı çalışma modlarını seçebilirler.
LED sürüş gücünü test etmek için LED ışık simülasyonu
Elektronik yük, LED ışık simülasyonu işlevine sahiptir. Şekilde gösterildiği gibi, LED eşdeğer devresi, Rd direncini Vf gerilim kaynağıyla seri olarak bağlamaktan ibarettir. Bu devrenin I-V eğrisi, çalışma noktası (Vo, Io) ‘da gerçek LED’in doğrusal olmayan I-V eğrisinin tanjantına eşdeğerdir.
LED modunda, kullanıcılar gerçek LED yük koşullarını simüle etmek için LED sürücü gücünün nominal çıkış akımı, LED çalışma gerilimi ve direnç katsayısı olmak üzere üç parametreyi ayarlamalıdır.

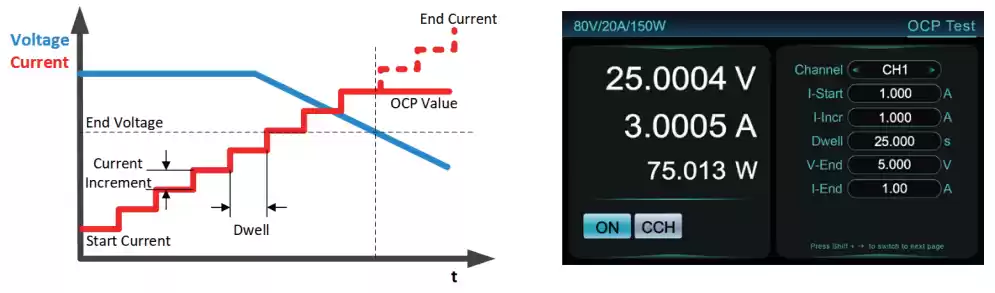

OCP (aşırı akım koruması) testi
OCP testi sırasında, N61100 CC modunda yükleme yapar ve DUT voltajının son voltajdan düşük olup olmadığını kontrol eder. Daha düşükse, N61100 mevcut yükleme akımını test sonucu olarak kaydeder ve testi durdurmak için girişi kapatır. DUT voltajı son voltajdan yüksekse, N61100, DUT voltajı son voltajdan düşük olana veya maksimum yükleme akımına ulaşana kadar yükleme akımını artırır.
