N8331 NGI TECH Ultrahigh Accuracy Battery Simulator(24CH/16CH)
N8331, düşük güç tüketimli, çok kanallı ve yüksek hassasiyetli programlanabilir bir pil simülatörüdür. Ayrıca yüksek hassasiyetli çok kanallı bir DC güç kaynağı olarak da kullanılabilir. N8331 tek başına 24 kanala kadar destekler. Her kanal birbirinden izole edilmiştir. Kullanıcılar, kullanımı kolay […]
N8331, düşük güç tüketimli, çok kanallı ve yüksek hassasiyetli programlanabilir bir pil simülatörüdür. Ayrıca yüksek hassasiyetli çok kanallı bir DC güç kaynağı olarak da kullanılabilir. N8331 tek başına 24 kanala kadar destekler. Her kanal birbirinden izole edilmiştir. Kullanıcılar, kullanımı kolay ve çok kanallı, çok parametreli ve karmaşık test ortamlarının ihtiyaçlarını karşılayabilen NGI standart uygulama yazılımında her kanal için voltaj ve akımı ayarlayabilir. N8331 uygulama yazılımı, çok kanallı toplu çalışmayı destekler. Her kanal için veriler ve grafikler görüntülenebilir. Aynı zamanda, veri analizi ve raporlama işlevleri de desteklenmektedir.
Temel Özellikler
- Gerilim aralığı: 0-5 V / 0-6 V
- Gerilim hassasiyeti: 0,6 mV
- Gerilim dalgalanma gürültüsü ≤2 mVrms
- Her biri izole edilmiş, 24 kanala kadar destekleyen tek bir cihaz
- Veri analizi ve raporlama özellikli profesyonel uygulama yazılımı
- Akım aralığı: 0-1 A / 0-2 A / 0-3 A
- μA seviyesinde akım ölçümü
- LAN portu ve RS485 arayüzü
Uygulama Alanları
- Yeni enerji araçları, İHA’lar ve enerji depolama için BMS/CMS testi
- Cep telefonları, bluetooth kulaklıklar vb. gibi taşınabilir tüketici elektroniği Ar-Ge ve üretimi
- Yakıt hücresi voltaj monitörü gibi voltaj toplama cihazlarının kalibrasyonu
Özellikler ve Avantajlar

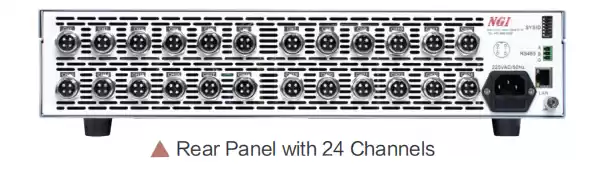

Ultra yüksek entegrasyon, tek bir cihazda 24 kanala kadar
N8331 serisi, tek bir cihazda 24 kanala kadar kapasite sunan standart 19 inçlik 2U kasayı kullanır. Her kanal birbirinden izole edilmiştir. Tek bir cihaz, aynı anda 24 istasyonlu testi destekleyebilir; bu da kullanılan cihaz sayısını önemli ölçüde azaltır ve test verimliliğini artırır.
μA düzeyinde akım ölçümü, statik akım ve koruma parametreleri testini destekler
N8331 serisi, yüksek hassasiyet ve çözünürlüğe sahiptir. Akım çözünürlüğü 0,1 μA’ya kadar çıkmaktadır. Gerilim çözünürlüğü ise 100 μV’ye kadar çıkmaktadır. Bekleme modunda bile elektronik bileşenlerde μA düzeyinde akım mevcuttur. Ultra yüksek akım çözünürlüğü sayesinde statik akım test edilebilir. Aynı zamanda, 100μV çözünürlük, şarj ve deşarj kartının koruma parametreleri testine yönelik yüksek talepleri karşılayabilir.
Pil paketinin çalışma koşullarını simüle etmek için seri bağlantı mevcuttur
Birden fazla pil hücresi dizisini simüle ederken, N8331 seri modda birden fazla cihaz bağlantısını destekler. Kullanıcılar, uygulama yazılımı üzerinden uzaktan kontrol ve diğer otomatik testleri gerçekleştirebilir.
Ölçüm doğruluğunu sağlamak için dört telli algılama
Doğru voltaj ölçümü sağlamak amacıyla N8331, dört telli sistem bağlantısını kullanır; iki tel voltaj çıkışı için, diğer iki tel ise test edilen cihazın (DUT) voltajını doğrudan ölçmek için kullanılır. N8331’den DUT’a giden kabloların direncinden kaynaklanan voltaj kaybı, dört telli algılama sayesinde ortadan kaldırılabilir.
Uygulama – BMS Testi
BMS (pil yönetim sistemi), pil paketlerinin güvenliğini izlemek, etkin bir şekilde yönetmek ve pil hizmet verimliliğini artırmak için kullanılan bir cihazdır. Elektrikli araçlar için BMS, pil paketinin şarj ve deşarjını etkili bir şekilde kontrol edebilir; bu da dayanıklılık menzilini artırabilir, hizmet ömrünü uzatabilir, işletme maliyetini azaltabilir ve güç pil paketinin güvenliğini ve güvenilirliğini sağlayabilir. BMS, elektrikli araçların temel bileşenlerinden biri haline gelmiştir. Düzgün çalışmasını sağlamak için BMS’yi kapsamlı bir şekilde test etmek gerekir.

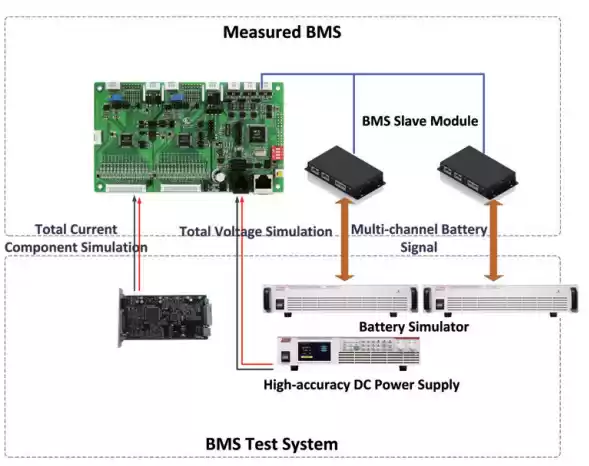

NGI BMS test platformu modüler bir tasarıma sahiptir. Sistem, yüksek hassasiyetli pil simülatörü, sıcaklık simülasyon ünitesi, şarj ve deşarj akımı simülasyon ünitesi, yüksek gerilim güç kaynağı, IO algılama ünitesi, yalıtım algılama ünitesi, BMS sinyali ve açma/kapama algılama ünitesi, CAN iletişim ünitesi, yazılım kontrol sistemi vb. bileşenlerden oluşmaktadır. Sistem, müşterilerin ihtiyaçlarına göre lityum iyon pil dizileri üzerinde özelleştirme imkanı sunar ve veri raporları oluşturur. Sistem, yüksek düzeyde entegre, kullanışlı ve verimlidir; genişletme ve yükseltme işlemlerini destekler.

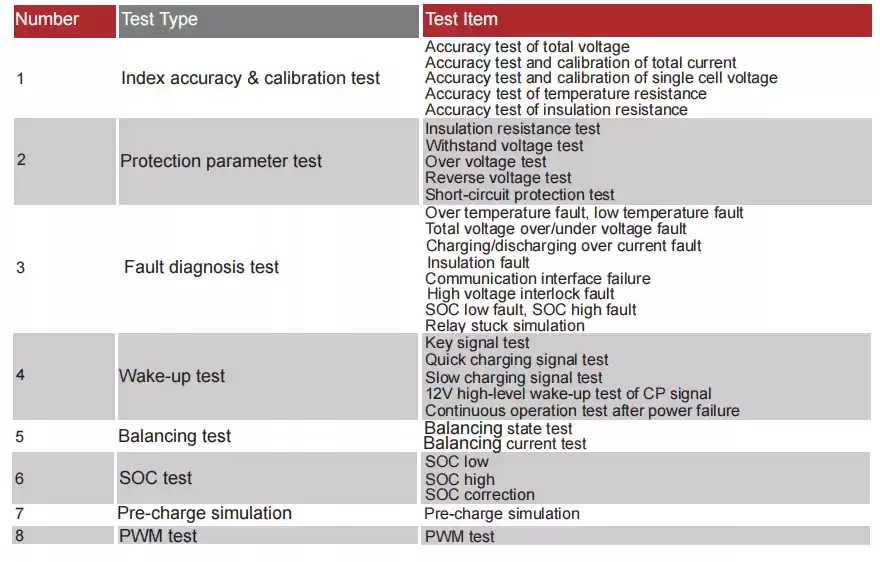

Test Kalemleri
