N8361 NGI TECH Çift Yönlü Yüksek Hassasiyetli Pil Simülatörü (0~20V)
N8361, 180 W’a kadar güç kapasitesine sahip, tüketici elektroniği ana akım pazarı için lityum pil spesifikasyonlarını karşılayan yüksek performanslı bir pil simülatörüdür. N8361, güç modu, şarj modu, pil simülasyonu, iç direnç simülasyonu, SOC simülasyonu ve arıza simülasyonu gibi çeşitli test […]
N8361, 180 W’a kadar güç kapasitesine sahip, tüketici elektroniği ana akım pazarı için lityum pil spesifikasyonlarını karşılayan yüksek performanslı bir pil simülatörüdür. N8361, güç modu, şarj modu, pil simülasyonu, iç direnç simülasyonu, SOC simülasyonu ve arıza simülasyonu gibi çeşitli test işlevlerini destekler ve çok çeşitli pil karakteristiklerinin simülasyonunu gerçekleştirebilir. Akım çift yönlü akar ve kaynak yük durumu hızla değişir. N8361 ürünleri, tüketici elektroniği testleri alanında yaygın olarak kullanılabilir.
Ana Özellikler
- Gerilim Aralığı: 0~20V
- Akım Aralığı: -10A~+10A
- 200W’a kadar tek kanal gücü
- Gerilim yükselme ve düşme süresi ≤50μs
- 1μA’ya kadar akım doğruluğu
- Yüksek hassasiyetli DVM
- Masaüstü ve entegrasyon için daha kolay olan ön ve arka çıkışı destekler
- Dijital G/Ç ile tetikleme testini destekler
- LAN/RS232/CAN Arayüzü
Uygulama Alanları
- Pil koruma kartı testi
- Cep telefonları, bluetooth kulaklıklar, akıllı saatler vb. gibi taşınabilir tüketici elektroniği Ar-Ge ve üretimi
- Elektrikli tornavida gibi elektrikli aletlerin üretim testi
- Pil ile çalışan, DC-DC, kablosuz şarj ve diğer ürünler gibi küçük güç kaynaklarının testi
- Pil bakım ekipmanı testi
İşlevler ve Avantajlar
Hem güç kaynağı hem de yük görevi görmesi için iki yönlü akım akışı
Akım her iki yönde de akar. N8361 hem akım çekebilir hem de akım verebilir ve akım 10A’ya kadar çıkabilir. Çıkış portunda bir anahtar bileşeni bulunur ve kapalı durumda harici döngü ile fiziksel bağlantı kesilir.
Pil iç direncinin simülasyonuna olanak tanıyan değişken çıkış empedansı
N8361, pil iç direnci simülasyon işlevine sahiptir ve direnç değerinin programlanmasını destekler. Programlanabilir aralık 0-20 Ω olup, bu aralık gerçek pil iç direnci özelliklerine uygun değişim grafiğini taklit edebilir.
Ön ve arka kablo bağlantı tasarımı
N8361, ön panelinde muz jakı ve arka panelinde çıkış terminali ile donatılmıştır; bu özellik, masaüstü uygulamaları ve entegrasyonu kolaylaştırır ve test verimliliğini artırır.
DVM test fonksiyonu
N8361 serisi, temel devre ölçüm fonksiyonu sunar. Harici voltajı test etmek için tek kanallı dahili DVM’ye sahiptir. Voltaj aralığı -30V ~ 30V olup, çözünürlük 0,1mV’dir. LCD ekran dinamik verileri gösterir; bu da kullanıcıların voltaj değişikliklerini gözlemlemesi açısından kullanışlıdır.

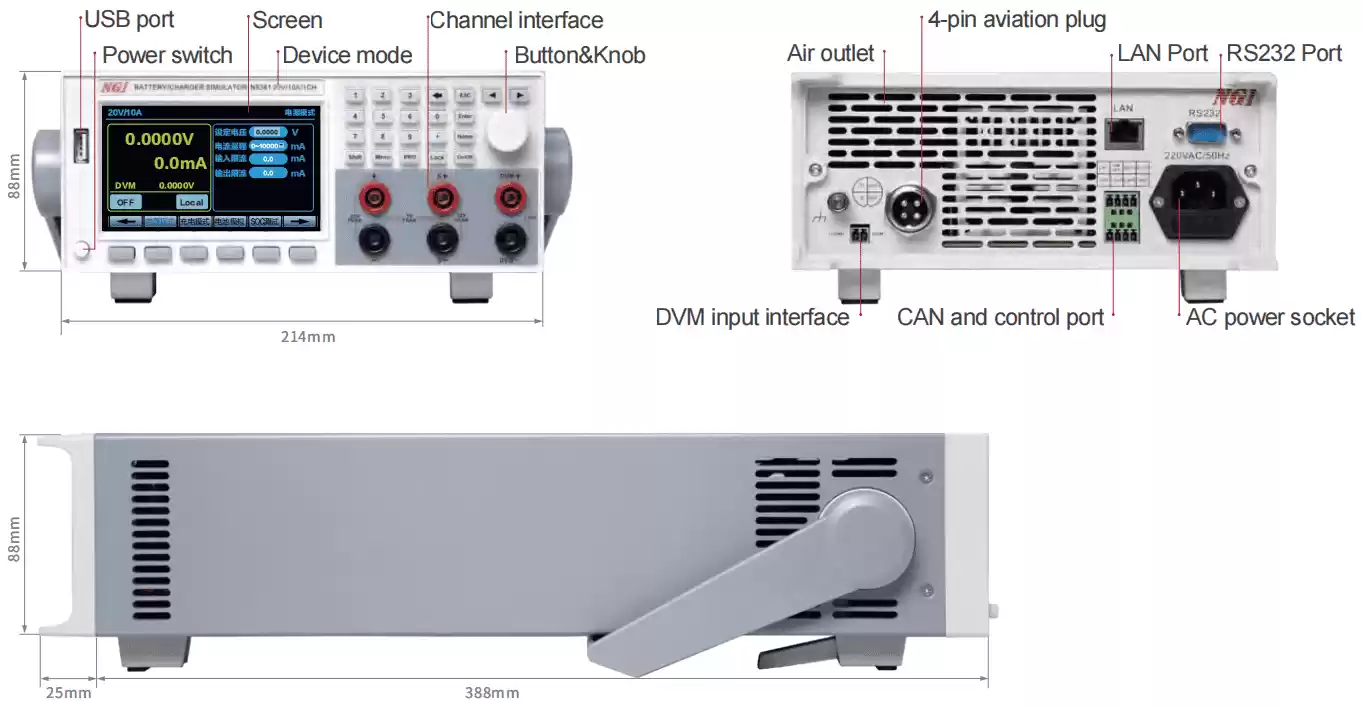

Ürün boyutları
