Ölçüm Süreci

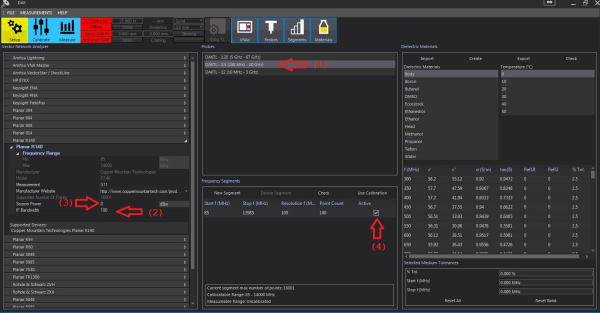

1. Optimal Ölçüm Ayarlarının Seçimi
Ölçümler üzerinde en büyük etkiye sahip ayarlar.

DAK Probu (1): Prob seçimi bölümünde doğru probun seçildiğinden emin olun.
VNA IF Bant Genişliği (2): Daha yüksek bant genişliği ölçüm hızını artırır, ancak izler daha gürültülü hale gelir.
Daha düşük bant genişliği gürültüyü azaltır, ancak ölçüm yavaşlar. 100 Hz’lik bir VNA bant genişliği ayarı çoğu dielektrik ölçümü için uygundur.
VNA Çıkış Gücü (3): DAK-3.5 TL-P ve 1.2E TL-P için varsayılan 0 dBm VNA çıkış gücü önerilir.
DAK 12 TL-P ile <200 MHz frekanslarda gerçekleştirilen ölçümler için VNA’nın izin verdiği maksimum çıkış gücü olan +15 dBm önerilir.
Frekans Segmentleri (4): İz için aktif frekans segmentleri, VNA’nın ölçüm frekans aralığının bir alt kümesi olmalıdır.

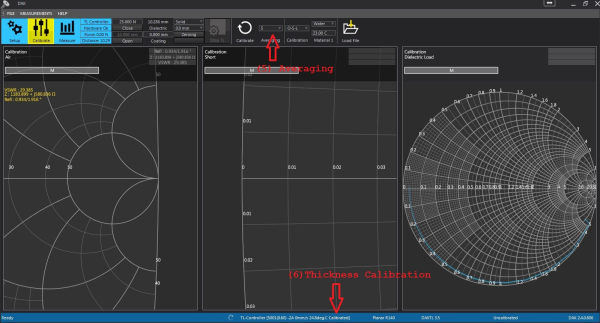

Ortalama Alma (5): Birkaç VNS izinin ortalamasının alınması, gürültüyü azaltır ve raporlanan sonucun hatasını azaltır. Düzgün bir şekilde ısınmış ve kararlı çalışma sergileyen bir VNA’da, iz ortalaması gerekli olmamalıdır; bu nedenle Ortalama, 1 olarak ayarlanabilir ancak gürültüyü azaltmak için gerekirse artırılabilir, ancak bu durumda ölçüm hızında bir kayıp yaşanır.
Bu ayara hem kalibrasyon hem de ölçüm işlemleri sırasında erişilebilir.
Geçerli Kalınlık Kalibrasyonu (6): DAK-TL ana ünitesi için geçerli bir kalınlık kalibrasyon dosyası doğru bir şekilde yüklenmelidir.
Durum çubuğundaki “Kalibre Edildi” göstergesi, dosyanın yüklendiğini teyit eder.

Kalibrasyon
2. Kalibrasyon yükü seçimi
İdeal olarak, kalibrasyon yükünün davranışı hedef malzemeninkine benzer olmalı, yani istenen frekans aralığı için nispeten düz bir tepki vermelidir.

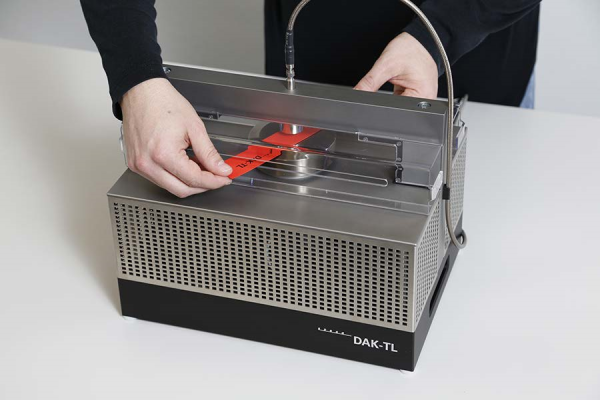

DAK-TL-P ile katı madde ölçümleri için, çoğu dielektrik ölçümde 0,5, 2,0 ve 5 mm kalınlığındaki Eccostock (g=2,54) disklerin kullanılması önerilir. Kalibrasyonunuz için en uygun diski seçmek için lütfen aşağıdakilere dikkat edin:

• Kalınlığı numune kalınlığına en yakın diski seçin.
• Numune kalınlığı <0,8 mm ise, tüm prob ışını geometrileri için 0,5 mm kalınlığındaki disk önerilir.
• DAK12-TL ışını için, numune kalınlığı >0,8 mm ise 2 mm kalınlığındaki disk önerilir;
• Farklı kalınlıklara sahip birden fazla numunenin ölçülmesi gerekiyorsa, her kalınlık aralığı için uygun yük diskleriyle birlikte birden fazla kalibrasyon oluşturulmalı
  ve kaydedilmelidir.

DAK3.5/1.2E-TL-P geometrileriyle sıvı ölçümü için, kalibrasyon yükü olarak damıtılmış su önerilir. DAK12-TL P prob geometrisi için, özellikle <500 MHz’den düşük frekanslarda, kalibrasyon yükü olarak 0,1 M tuzlu su (NaCl) DAK12-TL P prob geometrisi için, özellikle <500 MHz’den düşük frekanslarda, kalibrasyon yükü olarak 0,1 M salin (NaCl)
çözeltisi önerilir. Kalibrasyon yükü, numune hacmi, homojenlik ve izotropiklik ile ilgili Bölüm 3’te açıklanan gereklilikleri karşılamalıdır.

“Short” Ölçümü

daha fazlası için aşağıdaki linkten orijinal dokümana ulaşabilirsiniz.

Ref: https://speag.swiss/assets/downloads/products/dak/free_downloads/AN_DAK-TL_Best%20Practices-1802.pdf
