BBHA 9120 J anteni ile EuT arasındaki minimum mesafenin hesaplanması

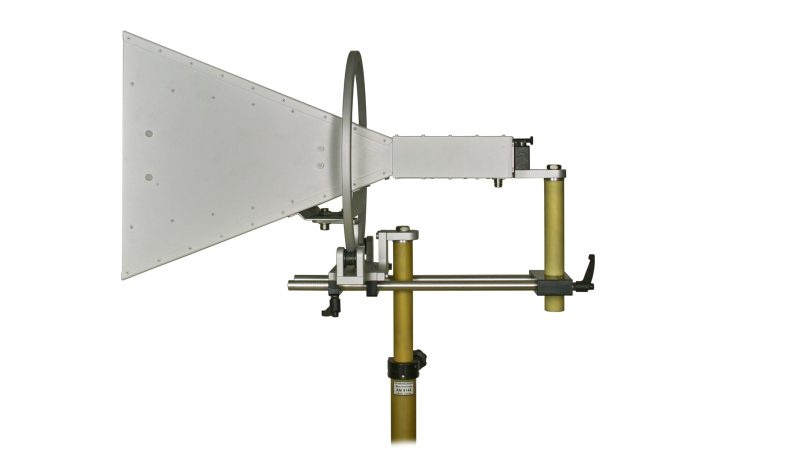

BBHA 9120 J, 0,8-6,2 GHz frekans aralığı için tasarlanmış, doğrusal polarize, yüksek kazançlı bir boynuz antendir. Işınım deseni, ileriye doğru yoğun bir şekilde odaklanmıştır ve frekansa bağlıdır. Bu nedenle, Test Edilen Ekipman (EuT) için bağışıklık testlerinde kullanıldığında (aşağıda EuT’nin kübik bir şekle sahip olduğunu varsayacağız), EuT’nin tamamına eşit şekilde ışınlama sağlamak için boynuz antenin ön düzlemi ile EuT arasında minimum bir mesafe korunmalıdır.

Soru: BBHA 9120 J, EuT’nin ön yüzünden en az hangi mesafe (d) uzaklıkta yerleştirilmelidir?

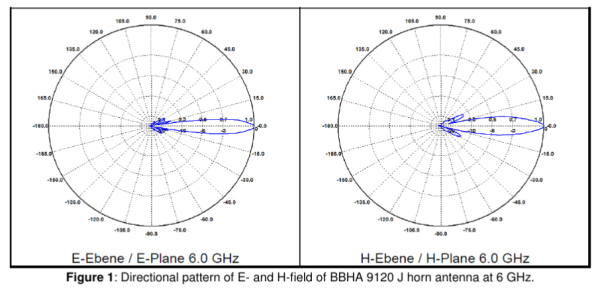

Cevap: Hesaplama, yalnızca yayılan alanın en küçük açılma açısı için yapılmalıdır (antenenin çalıştığı frekans aralığı içindeki en kötü durum dikkate alınmalıdır). BBHA 9120 J modelinde, E ve H alanlarının en küçük açılma açısı 6 GHz’de görülmektedir (bkz. Şekil 1).

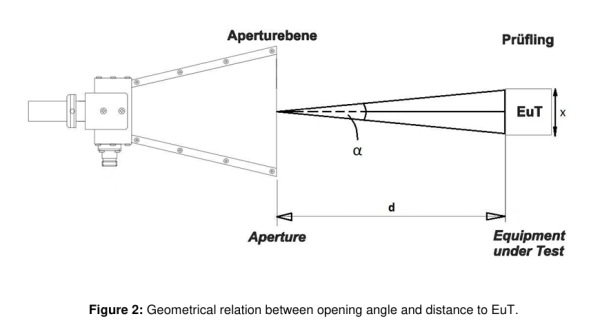

EuT’nin tam genişliğini (x) kapsayabilmek için, antenin boynuz antenin ön düzleminden EuT’ye kadar ölçülen (d) mesafesine yerleştirilmesi gerekir (bkz. Şekil 2). “d” mesafesi aşağıdaki formülle verilir:

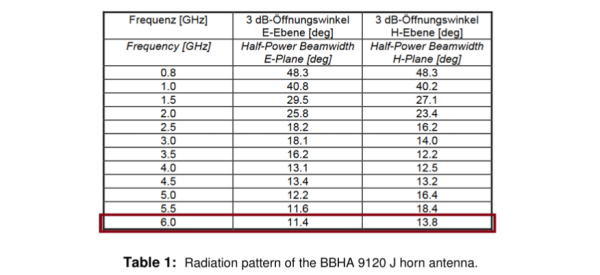

Örnek: x = 0,2 m ve 3 dB açılma açısı α (6 GHz) = 11,4° olan kübik bir EuT için (bkz. Tablo 1), minimum mesafe (d) aşağıdaki gibi hesaplanabilir:

Bu nedenle, bu örnekte, EuT’nin ön yüzü, boynuz antenin açıklığından ölçülen en az 1 m mesafeye yerleştirilmelidir.
