N83524 NGI TECH 24 Kanallı Çift Yönlü (Bidirectional) Batarya Simülatörü (6V/CH)
N83524, düşük güç tüketimli, çok kanallı ve yüksek hassasiyete sahip programlanabilir bir pil simülatörüdür. Çift kadranlı tasarım sayesinde akım şarj ve deşarj edilebilir; bu özellik, BMS testi ve tüketici elektroniği ATE testi ihtiyaçlarını karşılayabilir. Gerilim hassasiyeti 0,6 mV’ye kadar çıkabilen […]
N83524, düşük güç tüketimli, çok kanallı ve yüksek hassasiyete sahip programlanabilir bir pil simülatörüdür. Çift kadranlı tasarım sayesinde akım şarj ve deşarj edilebilir; bu özellik, BMS testi ve tüketici elektroniği ATE testi ihtiyaçlarını karşılayabilir. Gerilim hassasiyeti 0,6 mV’ye kadar çıkabilen cihaz, μA düzeyinde akım ölçümünü destekler ve tek başına 24 kanala kadar çalışabilir. Kanallar birbirinden izole edilmiştir, bu da seri bağlantı için elverişlidir. N83524, LAN/RS232/CAN arayüzü üzerinden hem yerel hem de uzaktan çalışmayı destekler. N83524 uygulama yazılımı kullanımı kolaydır ve çok kanallı, çok parametreli ve karmaşık test ortamlarındaki pil simülatörlerinin taleplerini karşılayabilir.
Temel Özellikler
- Gerilim aralığı: 0-6 V
- Akım aralığı: ±1 A/±3 A/±5 A
- 0,6 mV’ye kadar gerilim hassasiyeti
- μA düzeyinde akım ölçümü
- Yüksek entegrasyon, 24 kanala kadar bağımsız çalışma, her kanal izole
- Gerilim dalgalanma gürültüsü ≤2mVrms
- μs seviyesinde dinamik tepki, gerçek pilin özelliklerini simüle eder
- Arıza simülasyonu ve nA seviyesinde akım ölçümü için isteğe bağlı NB108 serisi ürünler
- Şarj modu, pil simülasyonu, SEQ testi, SOC testini destekler
- 4,3 inç yüksek çözünürlüklü renkli LCD ekran, yerel/uzaktan kontrol, standart uygulama yazılımı
- LAN bağlantı noktası, RS232 arabirimi, CAN arabirimi; kademeli uygulama için uygun çift LAN bağlantı noktası
Uygulama Alanları
- Yeni enerji araçları, İHA ve enerji depolama için BMS/CMS testi
- Pil koruma kartı testi
- Cep telefonları, bluetooth kulaklıklar vb. gibi taşınabilir tüketici elektroniği Ar-Ge ve üretimi
- Elektrikli tornavida gibi elektrikli alet üretim testi
- DC-DC, kablosuz şarj ürünleri gibi düşük güç tüketen ürünlere güç kaynağı
- Pil bakım cihazı testi
Özellikler ve Avantajlar
Aktif/pasif dengeleme testi
Çift yönlü akım tasarımı sayesinde, her kanal 5 A’ya kadar akım girişi ve çıkışını destekler. Kullanıcılar, BMS aktif/pasif dengeleme testinin gerekliliklerini tam olarak karşılayan pil şarj ve deşarj modelini özelleştirebilir.
Hızlı dinamik tepki

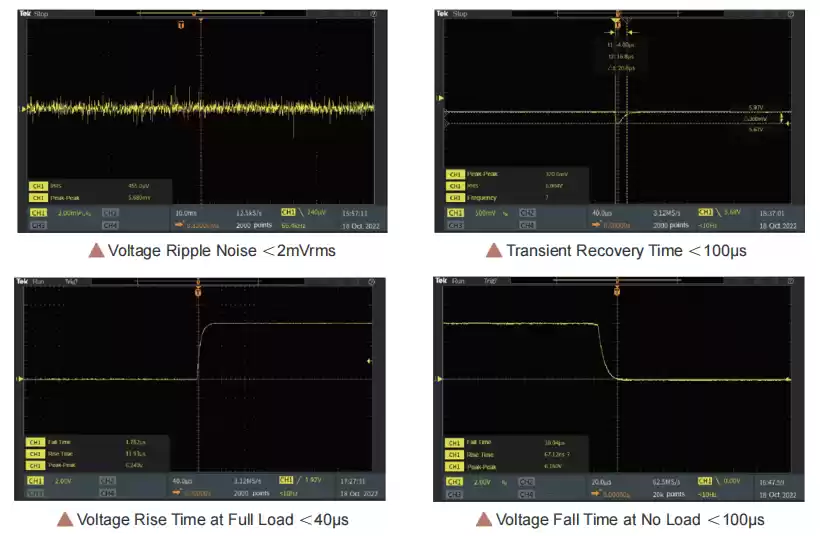

N83524 serisi, hızlı dinamik tepki özelliğine sahiptir. Yükün %10 ile %90 arasında değişmesi ve gerilimin önceki değerinden 50 mV sapma aralığında geri kazanılması durumunda tepki süresi 100 μs’den azdır; bu da gerilimin yükselme ve düşme dalga formlarının yüksek hızda ve aşma olmaksızın gerçekleşmesini sağlar ve test edilen cihaza (DUT) kararlı bir çıkış gerilimi sunar.
Çeşitli teknik özelliklere sahip BMS yongalarının testine uygun pil simülasyonu

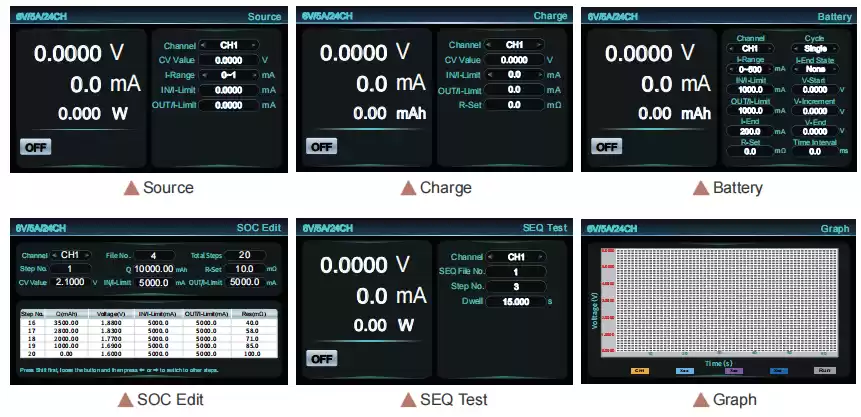

N83524 serisi pil simülatörleri, Kaynak, Şarj, Pil Simülasyonu, SOC Testi, SEQ Testi, Grafik vb. işlevleri ve özellikleri destekleyen çok yönlü cihazlardır. N83524, farklı pil koşulları altında çeşitli taşınabilir elektronik ürünlerin tepkisini hızlı bir şekilde doğrulamak için yüksek hassasiyetli gerilim ve akım ölçümleri gerçekleştirebilir. Tek bir cihazla çok sayıda kullanım sağlanabilir, test ekipmanı sadeleştirilebilir ve test prosedürleri optimize edilebilir. N83524’ün dahili devresi, farklı yongalar için optimize edilmiştir ve çeşitli özelliklere sahip BMS yongalarını test etmek için uyarlanabilir.
İsteğe bağlı arıza simülasyon ünitesi
N83524, 19 inçlik 3U kasada 24 bağımsız çıkış kanalını bir araya getirir. İsteğe bağlı NB108-2 arıza simülasyon ünitesi (aşağıdaki şekilde gösterildiği gibi) ile 24 kanallı dahili pozitif ve negatif kısa devre, pozitif ve negatif açık devre ve ters polarite simülasyonlarını gerçekleştirebilir. NB108-2 sayesinde, test sisteminin entegrasyonunu iyileştirebilir, karmaşık kablolamayı azaltabilir, yerden tasarruf sağlayabilir ve kullanıcılar için maliyetleri düşürebilir.
