N62100 NGI TECH Programlanabilir DC Elektronik Yük (150W/300W/600W)
N62100 serisi, yüksek performanslı bir masaüstü DC elektronik yük cihazıdır ve CC/CV/CR/CP/CV+CC/CV+CR (CR-LED)/CR+CC, CP+CC dahil olmak üzere 8 farklı test modunu destekler. N62100 serisi ayrıca LED simülasyon testi, OCP/OPP/OVP testi, yük etkisi testi, kısa devre simülasyonu, dinamik tarama, zaman ölçümü, empedans simülasyonu vb. gibi çoklu işlevleri destekler. Endüstriyel güç kaynağı, taşınabilir güç kaynağı, elektronik bileşen ve hızlı şarj adaptörlerinin performans ve yaşlandırma testlerinde yaygın olarak kullanılabilir.
Temel Özellikler
- Gerilim aralığı: 80 V/150 V, Akım aralığı: 0-60 A
- Güç aralığı: 150 W/300 W/600 W
- Gerilim/akım/direnç/güç çift aralığı
- Düzenlenebilir akım artış/düşüş hızı, ayarlanabilir gerilim döngüsü tepki hızı
- Gerilim/akım örnekleme frekansı: 500 kHz’e kadar
- LED simülasyon fonksiyonunu, LED güç kaynağı yük testini destekler
- 8 çeşit test modu: CC, CV, CR, CP, CV+CC, CV+CR, CR+CC, CP+CC
- Yük etkisi testi, dinamik tarama, zaman ölçümü, deşarj testi işlevini destekler
- SEQ testi, otomatik test, empedans simülasyonu, kısa devre simülasyonu işlevlerini destekler
- OCP/OVP/OPP test modunu destekler
- CC/CV/CR/CP dinamik testini destekler
- LAN/RS232 iletişim kontrolünü destekler
Uygulama Alanları
- AC/DC güç kaynağı, DC/DC dönüştürücü, LED güç kaynağı, iletişim güç kaynağı vb. gibi orta ve düşük güç kaynaklarının testi
- Otomobil kablo demeti, konektör, sigorta, röle, merkezi elektrik kontrol kutusu vb. gibi bileşenlerin testi
- Lityum iyon, akümülatör ve süperkapasitör deşarj testi
- Cep telefonu hızlı şarj adaptörü ve hızlı şarjlı taşınabilir güç kaynaklarının testi
Özellikler ve Avantajlar
Çok sayıda isteğe bağlı çalışma modu
N62100 serisi, yalnızca standart CC/CV/CP/CR çalışma modlarını desteklemekle kalmaz, aynı zamanda gerçek test prosedürü sırasında yük karakteristiğindeki değişikliklere uyum sağlamak için CV+CC, CR+CC, CV+CR, CP+CC gibi birleşik çalışma modlarını da destekler.
Örneğin, CR+CC modu, güç açıldığında aşırı akım korumasını önlemek için güç kaynağı başlatma testi için kullanılabilir; CV+CR modu, Von-point ayar uygulamasının yerine kullanılabilir; CV+CC modu, pil şarj çalışma modu değiştirme sürecini simüle etmek için kullanılabilir; kullanıcılar, gerçek test uygulamasına göre farklı çalışma modlarını seçebilirler.
LED simülasyon işlevi
LED sürücü kaynağı bir tür sabit akım kaynağıdır; LED’in erken eskimesini ve hasar görmesini önlemek için çıkış akımı sabit tutulmalı ve LED’in nominal akım değerini aşmamalıdır. LED, Rd direnci ile Vf gerilim kaynağı arasındaki seri bağlantıya eşdeğerdir; çalışma noktası (V0, I0) üzerindeki I-V eğrisinin teğet çizgisi, gerçek LED doğrusal olmayan I-V eğrisine eşdeğerdir. N62100 serisi, LED simülasyon işlevini destekler; kullanıcıların, LED güç kaynağı test süreci sırasında LED yükleme özelliklerini simüle etmek için LED nominal akımını, LED çalışma voltajını ve direnç parametrelerini ayarlamaları gerekir.

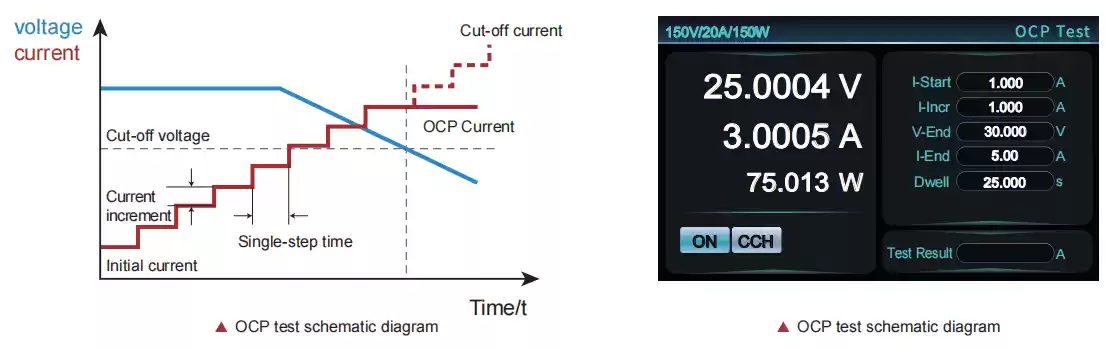

Aşırı akım koruma test işlevi
Yükselen akım, test edilen cihazın (DUT) voltajının kesme noktasına ulaşıp ulaşmadığını kontrol etmek amacıyla kullanılır; böylece güç kaynağının aşırı akım koruması (OCP) sisteminin düzgün çalışıp çalışmadığını doğrulamak ve aşırı akım koşullarında DUT’nin çıkış tepkisini test etmek amaçlanır.

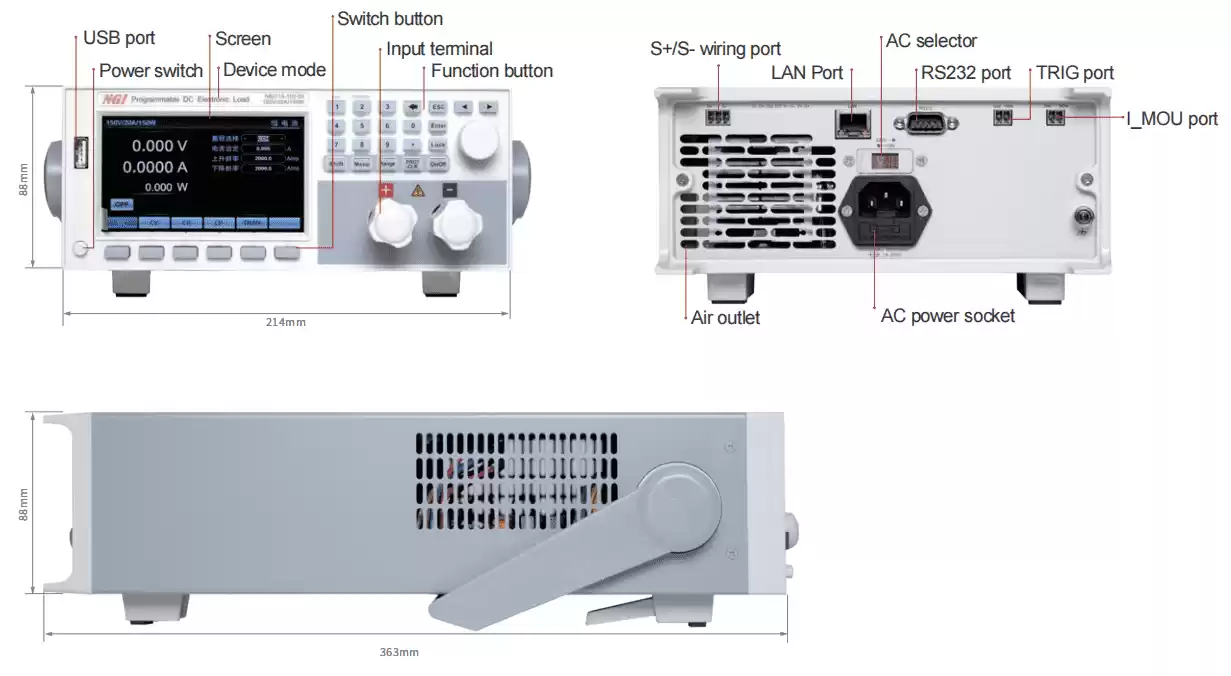

Ürün boyutları
