N38300 NGI TECH Programlanabilir DC Güç Kaynağı (5kW~180kW)
N38300 serisi, geniş aralıklı, yüksek güç yoğunluğuna sahip, programlanabilir bir yüksek güçlü DC güç kaynağıdır. N38300 bağımsız 19 inç 3U kasası, 18 kW’a kadar güç sağlar. Güç verimliliği %93’e kadar çıkmaktadır. Güç aralığı 180 kW’a kadar, akım aralığı 5100 A’ya […]
N38300 serisi, geniş aralıklı, yüksek güç yoğunluğuna sahip, programlanabilir bir yüksek güçlü DC güç kaynağıdır. N38300 bağımsız 19 inç 3U kasası, 18 kW’a kadar güç sağlar. Güç verimliliği %93’e kadar çıkmaktadır. Güç aralığı 180 kW’a kadar, akım aralığı 5100 A’ya kadar ve gerilim aralığı 2250 V’a kadardır. N38300 serisi DC güç kaynağı kapsamlı işlevlere sahiptir ve çoklu kontrol yöntemlerini destekler, bu da onu laboratuvar uygulamaları ve otomatik test sistemleri için ideal bir seçim haline getirir.
Ana Özellikler
- 2250 V’a kadar gerilim, 5100 A’ya kadar akım, 180 kW’a kadar güç
- Master/slave paralelini destekler, 1,8 MW’a kadar genişletilmiş güç
- Gerilim doğruluğu %0,05 F.S., akım doğruluğu %0,1 F.S.
- Gerilim ve akım örnekleme hızı 500 kHz, çözünürlük 16 bit
- Güç faktörü 0,99, verimlilik %93’e kadar
- Standart olarak LAN portu ve RS232 arayüzü, isteğe bağlı olarak GPIB, CAN, RS485 ve USB
- CC&CV öncelik fonksiyonu
- CC, CV ve CP modu
- Standart 19 inç 3U kasa
- Gerilim ve akım için düzenlenebilir yükselme ve düşme hızı
- İç direnç simülasyonu, SEQ fonksiyonu, gerilim RAMP fonksiyonu
- Çoklu korumalar: OCP, OVP, LVP, OTP, OPP
- Yerel çalışmayı desteklemek için LCD ekran, sayısal tuşlar ve düğme ile donatılmıştır
- Yüksek gerilim izolasyonlu dijital ve analog ve izleme arayüzleri ile donatılmıştır
Uygulama Alanları
- Li-on pil, fotovoltaik, hidrojen yakıtı, enerji depolama BMS vb. gibi yeni enerji alanları
- Yüksek güçlü elektronik bileşenlerin test edilmesi ve güç sağlanması
- Laboratuvar, üretim hattı ATE otomatik test sistemi
- Yüksek güçlü DC-DC dönüştürücü, DC-AC invertör vb. gibi güç elektroniği alanları
- Havacılık ve uzay elektroniğinin test edilmesi ve güçlendirilmesi
- Kontrolörler, sürücüler, sunucular, robotlar vb. gibi endüstriyel otomasyon alanları
İşlevler ve Avantajlar
Satın alma maliyetinden tasarruf için geniş aralık
N38300 serisinin maksimum gücü, Maks. voltajın Maks. akımla çarpılmasının sonucu değildir. Örnek olarak N38306-300-75 modelini ele alalım. Maks. güç 6kW iken, Maks. voltaj 300V ve Maks. akım 75A’dır. Geleneksel güç kaynaklarıyla karşılaştırıldığında, bu özellik N38300’e daha geniş bir uygulama aralığı sunar, bu da satın alma maliyetini ve kapladığı alanı önemli ölçüde azaltır.
CC&CV öncelik işlevi
N38300, gerilim kontrol döngüsü ile akım kontrol döngüsü arasında öncelik seçimi yapma işlevine sahiptir; bu sayede N38300, farklı DUT’lar için en uygun test modunu seçerek DUT’u koruyabilir.
Şekil 1’de gösterildiği gibi, DUT’un test sırasında voltaj aşımının azaltılması gerektiğinde (örneğin, düşük voltajlı bir işlemciye veya FPGA çekirdeğine güç sağlandığında), hızlı ve düzgün bir voltaj artışı elde etmek için voltaj öncelik modu seçilmelidir.
Şekil 2’de gösterildiği gibi, DUT’un test sırasında akım aşımının azaltılması gerektiğinde veya DUT’un düşük empedanslı olduğu durumlarda (örneğin, pil şarjı senaryosu), hızlı ve düzgün bir akım artışı elde etmek için akım öncelik modu seçilmelidir.
İç direnç simülasyonu
N38300 serisi, gerilim ve iç direnç değerlerinin ayarlanmasına olanak tanır. İlgili çıkış akımına göre, çıkış gerilimi ayarlanan dirençle orantılı olarak azalır. Bu sayede, ikincil pil, yakıt hücresi ve süperkapasitörlerin iç direnci kolayca simüle edilebilir.

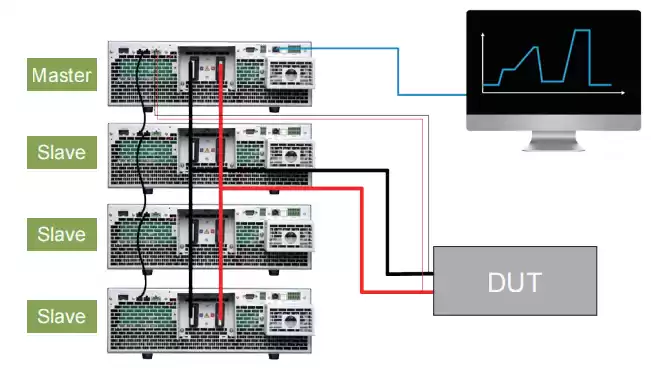

Güç genişletme için uygun ana/yardımcı tasarım
N38300, bağımsız olarak veya ana/yardımcı paralel çalışma modunda kullanılabilir. Dahili ana/yardımcı moduna sahiptir ve maksimum güç 1,8 MW’a kadar artırılabilir. Her modülün yükü eşit olarak paylaşmasını ve ürün kullanımında tutarlılığı sağlamak için benzersiz bir akım paylaşım tasarımı kullanır.
