N36300 NGI TECH Yüksek Performanslı Masaüstü Programlanabilir DC Güç Kaynağı
N36300 serisi, masaüstü tasarımına sahip, yüksek performanslı ve yüksek güç yoğunluğuna sahip bir DC güç kaynağıdır. Yüksek hızlı dinamik tepki, hassas çıkış ve ölçüm sunar ve çok sayıda iletişim seçeneğini destekler. 2U yüksekliğinde ve ½19 inç genişliğinde bir kasaya sahip […]
N36300 serisi, masaüstü tasarımına sahip, yüksek performanslı ve yüksek güç yoğunluğuna sahip bir DC güç kaynağıdır. Yüksek hızlı dinamik tepki, hassas çıkış ve ölçüm sunar ve çok sayıda iletişim seçeneğini destekler. 2U yüksekliğinde ve ½19 inç genişliğinde bir kasaya sahip olan N36300 serisi, laboratuvar, sistem entegrasyonu ve üretim uygulamaları için doğru, güvenilir ve verimli testler sağlar.
Ana Özellikler
N36300 serisi, masaüstü tasarımı, yüksek performans ve yüksek güç yoğunluğuna sahip bir DC güç kaynağıdır. Yüksek hızlı dinamik tepki, hassas çıkış ve ölçüm sunar ve çoklu iletişim seçeneklerini destekler. 2U yüksekliğinde ve ½19 inç genişliğinde bir kasaya sahip olan N36300 serisi, laboratuvar, sistem entegrasyonu ve üretim uygulamaları için doğru, güvenilir ve verimli testler sağlar.
Uygulama Alanları
- Ar-Ge, tasarım ve doğrulama
- ATE Test Sistemi
- Havacılık ve Uzay Elektroniği
- Pil Uygulamaları
- Otomotiv Elektroniği
- Tüketici Elektroniği ve Endüstriyel Elektronik Cihazlar
İşlevler ve Avantajlar
- Masaüstü tasarımı, ön ve arka panel çıkışını destekler
- Geniş çıkış aralığı, tek bir ünite birden fazla güç kaynağının yerini alır
- Yüksek hızlı dinamik tepki, voltaj yükselme/düşme süresi ≤10 ms
- Voltaj Doğruluğu: 0,03%+0,02% F.S.
- Akım Doğruluğu: 0,1%+0,1% F.S.
- Çeşitli gereksinimler için ayarlanabilir voltaj/akım eğimleri
- 4,3 inç HD Renkli Ekran, yerel/uzaktan kontrol, özel yazılım dahil
- Araç dalga simülasyonunu destekler
- CC ve CV önceliği
- SEQ testi, Şarj testi ve SRetc ile standart olarak gelir.
- ½ 19 inç 2U Tasarım, tezgah üstü ve entegrasyon kullanımı için
- LAN, RS232, RS485, CAN iletişim kontrolünü destekler
- Modbus-RTU/SCPI/CANopen iletişim protokolünü destekler
Test dizileri için SEQ modu
N36300, uzun vadeli doğrulama ve dalga formu testleri için 10 adede kadar dizi ve 1000 adede kadar adım depolayarak karmaşık dalga formlarını destekler.
Toplam adım sayısı, döngü süreleri, dosyaya bağlantı, adım numarası, voltaj, akım ve bekleme süresi ile Test Düzenleme.
CC&CV öncelik işlevi
N36300, gerilim kontrol döngüsü ile akım kontrol döngüsü arasında öncelik seçimi yapma işlevine sahiptir; bu sayede N36300, farklı DUT’lar için en uygun test modunu seçerek DUT’u koruyabilir.
Şekil 1’de gösterildiği gibi, DUT’un test sırasında voltaj aşımının azaltılması gerektiğinde (örneğin, düşük voltajlı bir işlemciye veya FPGA çekirdeğine güç sağlandığında), hızlı ve düzgün bir voltaj artışı elde etmek için voltaj öncelik modu seçilmelidir.
Şekil 2’de gösterildiği gibi, DUT’un test sırasında akım aşımının azaltılması gerektiğinde veya DUT’un düşük empedanslı olduğu durumlarda (örneğin, pil şarjı senaryosu), hızlı ve düzgün bir akım artışı elde etmek için akım öncelik modu seçilmelidir.
Elektronik performans testi için araç dalga formu simülasyonu
Otomotiv elektroniğinin kullanımı her yıl artarken, otomobil üreticileri, elektronik ekipmanların belirli güç geçici durumları senaryoları altında parazite karşı bağışıklığını test etmeye odaklanan ilgili test şartnameleri oluşturmuştur. Bu nedenle, otomotiv elektronik donanımı tasarlanırken, aşırı durumların etkilerini önlemek için koruma önlemleri alınması önemlidir.
N36300 serisi, elektronik elektriksel performans testi için kullanılan ve ISO16750-2, LV124 ve diğer standartları karşılayan, araç çalıştırma dalga formu, araç kısa süreli voltaj düşüşü dalga formu, yük boşaltma dalga formu, araç voltaj sıfırlama testi dalga formu vb. dahil olmak üzere araç dalga formu simülasyonu ile standart olarak sunulabilir.

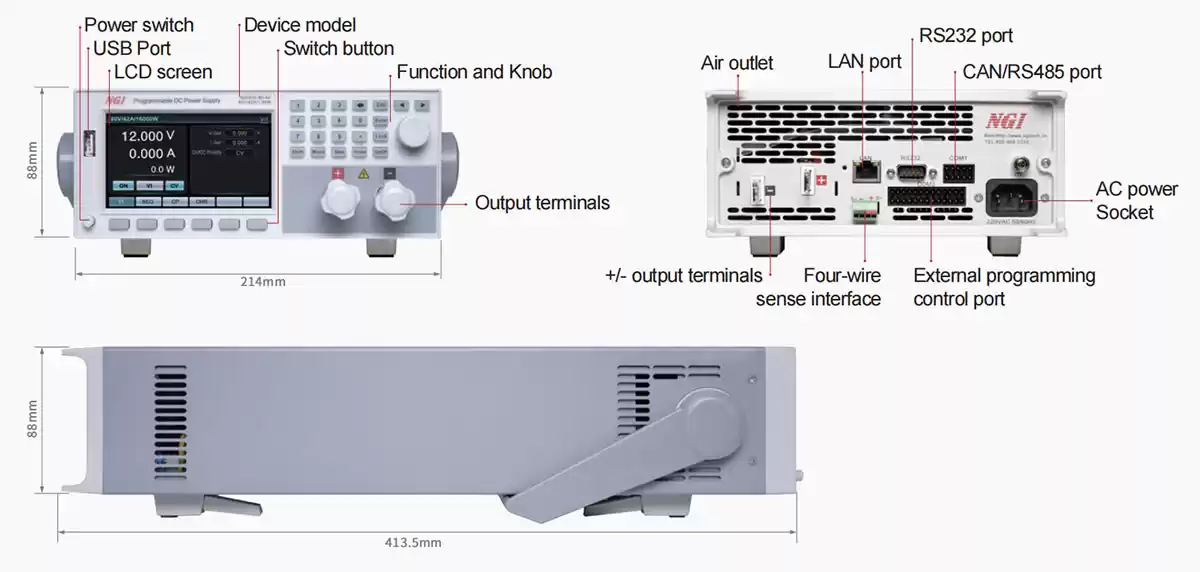

Ürün Boyutları

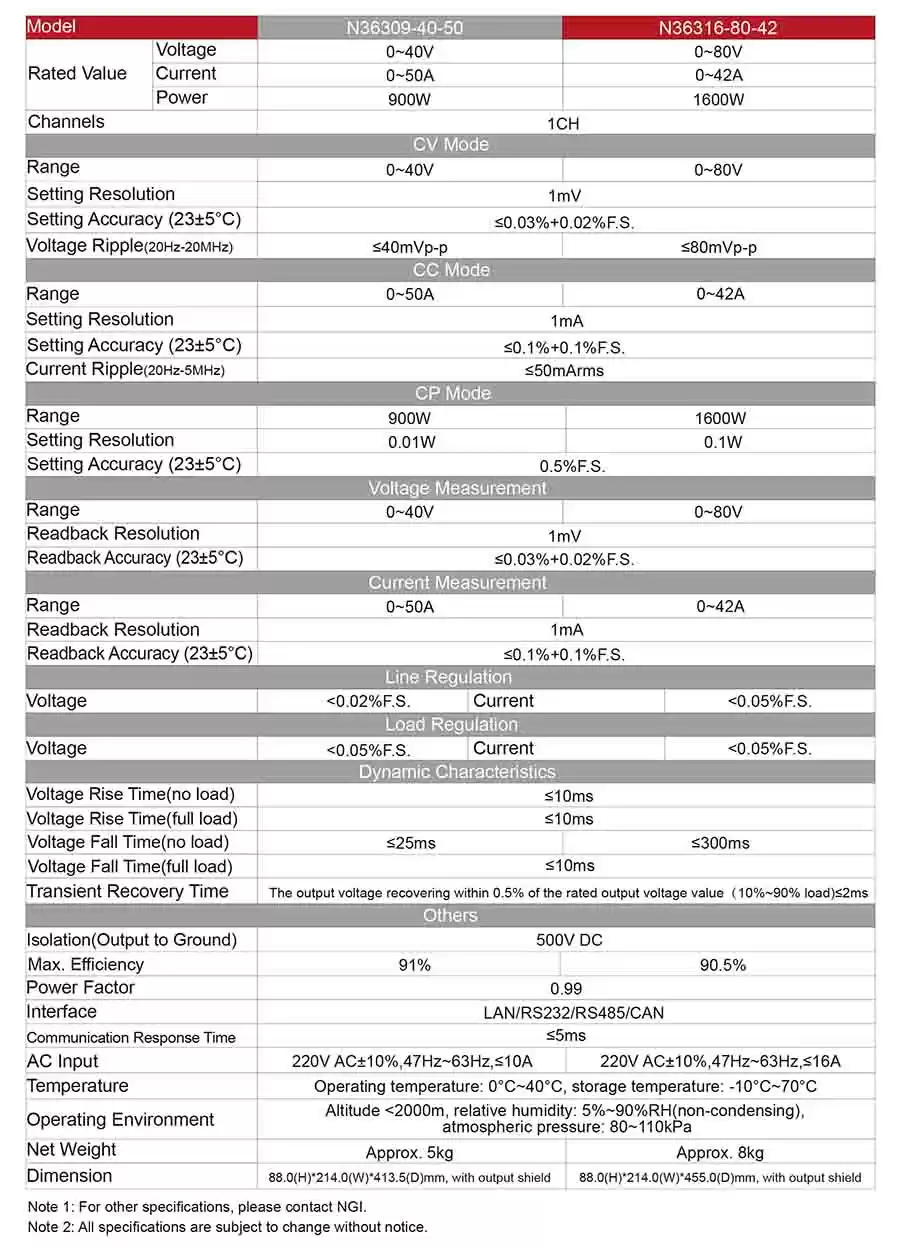

Teknik Bilgi Formu
