N35100 NGI TECH Çift Yönlü Programlanabilir DC Güç Kaynağı
N35100 serisi, çift yönlü programlanabilir bir DC güç kaynağıdır. N35100, gücü sağlayıp emebilen ve gücü şebekeye temiz bir şekilde geri verebilen çift kadran tasarımını benimser; böylece güç tüketiminden tasarruf edilir ve alan ısı dağılımı azaltılır, bu da test maliyetini büyük […]
N35100 serisi, çift yönlü programlanabilir bir DC güç kaynağıdır. N35100, gücü sağlayıp emebilen ve gücü şebekeye temiz bir şekilde geri verebilen çift kadran tasarımını benimser; böylece güç tüketiminden tasarruf edilir ve alan ısı dağılımı azaltılır, bu da test maliyetini büyük ölçüde düşürebilir. N35100 serisi, yeni enerji, otomotiv, enerji depolama, elektrikli tahrik, pil simülasyonu ve diğer endüstrilerde yaygın olarak kullanılabilen yüksek hassasiyetli ölçüm ve çoklu test işlevleri sunar.
Ana Özellikler
- Küçük boyut ve yüksek güç yoğunluğu; 1U yükseklikte ve yarım 19 inç genişliğinde bir kasaya 2500 W entegre edilmiştir
- Gerilim: 80 V, Akım: ±55 A
- CC/CV önceliği
- Ayarlanabilir gerilim ve akım değişim hızı
- CC, CV, CR ve CP modu
- SEQ testi, Şarj/Deşarj testi desteği
- Çoklu koruma fonksiyonları: OVP, UVP, OCP, OPP, OTP
- Bilgileri görüntülemek için 3,2 inç HD renkli ekran
- Standart olarak LAN/RS232/RS485/CAN
- Modbus-RTU/CAN open/SCPI standart protokol desteği
Uygulama Alanları
- Dış mekan enerji depolama, UPS vb. gibi enerji depolama uygulamaları
- İnvertörler, sürücüler, motor kontrolörleri vb. gibi motor sürücü test uygulamaları
- Elektrikli aletler, elektrikli araçlar, drone’lar vb. gibi pille çalışan ekipmanlar
- Araç invertörleri, sirkülasyon pompaları, otomotiv elektroniği vb. gibi yeni enerji araçları alanı
İşlevler ve Avantajlar
Çift yönlü akım, kaynak ve yük arasında kesintisiz geçiş
N35100 serisi DC kaynağı sadece harici güç sağlamakla kalmaz, aynı zamanda gücü emer ve elektrik enerjisini şebekeye temiz bir şekilde geri verir. N35100 serisi çift yönlü güç kaynağı, çıkış ve emilen akım arasında kesintisiz bir şekilde dönüştürülebilir, böylece voltaj veya akım aşımını etkili bir şekilde önler. Li-ion pil, UPS, pil koruma kartı ve diğer enerji depolama ekipmanı testlerinde yaygın olarak kullanılır.
Geniş çıkış aralığı tasarımı
N35100 serisi çift yönlü DC güç kaynağı, geniş aralıklı bir tasarıma sahiptir. Tek bir güç kaynağı, nominal çıkış gücü dahilinde daha geniş bir voltaj ve akım aralığı sağlayabilir; bu sayede mühendislerin çeşitli voltaj/akım seviyelerine sahip ürünler için test uygulama senaryolarını karşılar ve laboratuvar veya otomatik test sistemlerinde satın alma maliyetini ve yer ihtiyacını önemli ölçüde azaltır. N35125-80-55’in çıkış gücü 2500 W’tır. Maksimum çıkış voltajı ve çıkış akımı sırasıyla 80 V ve 55 A’ya ulaşır ve bir güç kaynağı, maliyet tasarrufu için daha fazla uygulamayı kapsayabilir.
.
CC&CV öncelik fonksiyonu
N35100 serisi, voltaj döngüsü geri besleme devresinin veya akım döngüsü geri besleme devresinin önceliğini ayarlama işlevine sahiptir; DUT’yi daha iyi korumak amacıyla, DUT’nin özelliklerine göre test için en uygun çalışma modunu seçebilir. Şekil 1’de gösterildiği gibi, test sırasında voltaj aşımını azaltmak gerektiğinde, hızlı ve düzgün bir voltaj artışı elde etmek için voltaj öncelik modu kullanılmalıdır. Şekil 2’de gösterildiği gibi, test sırasında akım aşımını azaltmak gerektiğinde, hızlı ve düzgün bir akım artışı elde etmek için akım öncelik modu kullanılmalıdır.
.

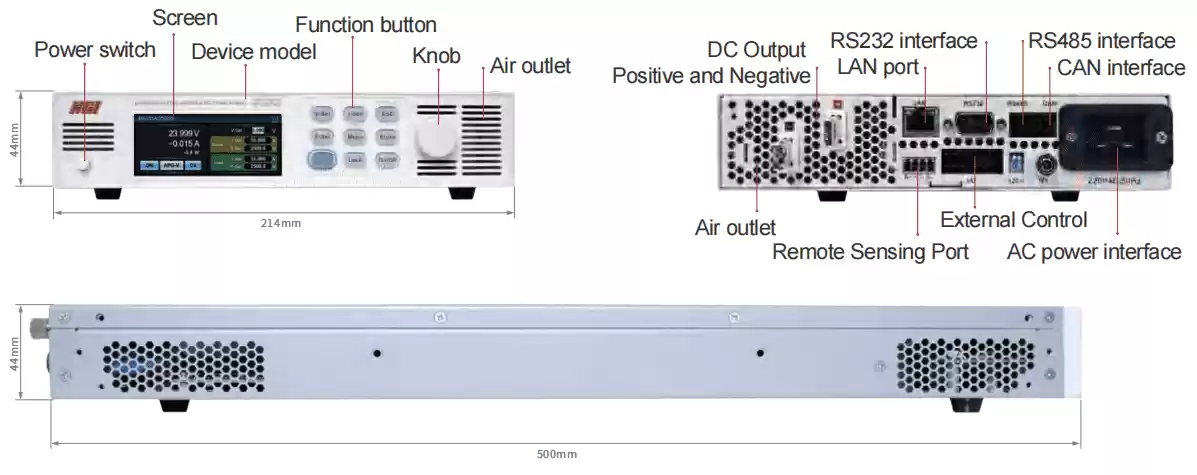

Ürün boyutları
Modeller
40V modeller ;
- N35125-40-100 (2500W, 40V, 100A)
- N35150-40-200 (2500W, 40V, 200A)
- N35175-40-300 (2500W, 40V, 300A)
80V modeller;
- N35125-80-55 (2500W, 80V, 55A)
- N35150-80-110 (5000W, 80V, 110A)
- N35175-80-170 (7500W, 80V, 170A)
