N3200 NGI TECH Yüksek Gerilim Programlanabilir DC Güç Kaynağı
Yüksek gerilim cihazları, malzeme testleri ve yüksek enerji fiziği deneylerinde, IGBT cihazı arıza testi ve yalıtım testi gibi yüksek gerilim ve düşük akım gereksinimleri söz konusudur. N3200 serisi yüksek gerilim DC güç kaynağı, NGI’nin elektronik devre ve cihazların geliştirilmesi ve […]
Yüksek gerilim cihazları, malzeme testleri ve yüksek enerji fiziği deneylerinde, IGBT cihazı arıza testi ve yalıtım testi gibi yüksek gerilim ve düşük akım gereksinimleri söz konusudur. N3200 serisi yüksek gerilim DC güç kaynağı, NGI’nin elektronik devre ve cihazların geliştirilmesi ve tasarımı alanındaki yıllara dayanan deneyimine dayanarak, yüksek gerilim test senaryoları için geliştirilmiştir.
Ana Özellikler
Yüksek gerilim cihazlarında, malzeme testlerinde ve yüksek enerji fiziği deneylerinde, IGBT cihaz arıza testi ve yalıtım testi gibi yüksek gerilim ve düşük akım gereksinimleri vardır. N3200 serisi yüksek gerilim DC güç kaynağı, NGI’nin elektronik devre ve cihazların geliştirilmesi ve tasarımındaki yıllara dayanan deneyimine dayanarak, yüksek gerilim test senaryoları için geliştirilmiştir. N3200 serisi, 10 kV’a kadar voltaj çıkışı sağlayabilir. Voltaj/akım çözünürlüğü 0,1 V/0,1 μA’ya kadar çıkabilir. 2U yüksekliğindeki ve yarım 19 inçlik kasa, sadece tezgah üstü uygulamalar için değil, aynı zamanda rafa montaj için de kullanılabilir. Yüksek çözünürlüklü LCD ekran, birden fazla veriyi görüntüleyebilir.
Uygulama Alanları
- Yüksek gerilim cihaz arıza testi
- Yüksek enerji fiziği araştırmaları
- Yüksek gerilim direnci testi
- İzolasyon testi
- Yüksek gerilim bileşen testi
- Kaçak Akım Testi
İşlevler ve Avantajlar
- Gerilim aralığı: ±2,5 kV/±5 kV/±10 kV
- Gerilim/akım minimum çözünürlüğü: 0,1 V/0,1 μA
- Ayarlama için 0V’a kadar gerilim
- Yüksek doğruluk ve hassasiyet ölçümü için düşük gürültü
- SCPI komutlarını destekleyen LAN portu ve RS232 arayüzü
- Yüksek gerilim çıkış terminali, analog programlama arayüzü ve gerilim/akım izleme arayüzü
- Akım aralığı: 10mA/5mA/2mA
- Temel gerilim doğruluğu %0,05
- Gerilim/akım kesme uyarısı
- OVP/OCP/OTP koruması
- 4,3 inç yüksek çözünürlüklü LCD ekran
Düşük çıkış gürültüsü
Düşük çıkış gürültüsü, güç kaynağı için çok önemlidir. N3200 serisinin çıkış dalgalanması 3mVrms’den daha düşük olabilir; bu, hassas ölçüm cihazlarının kaçak akım veya yüksek direnç ölçümü yapması için çok faydalıdır.

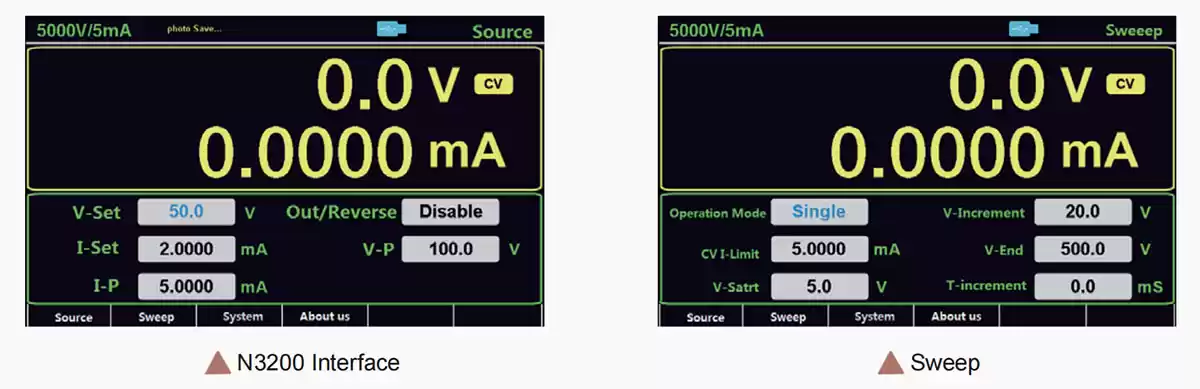

Geniş boyutlu LCD ekran
N3200 serisi, 4,3 inçlik yüksek çözünürlüklü bir LCD ekrana sahiptir. Geleneksel LED dijital ekranlarla karşılaştırıldığında, LCD ekranlar düşük güç tüketimi, kompakt boyut ve düşük radyasyon gibi avantajlara sahiptir. Geniş boyutlu LCD ekranı ve kullanıcı dostu arayüz tasarımı sayesinde N3200, sezgisel ve kullanımı kolay bir cihazdır.
Kurulumu kolay yüksek gerilim test sistemi
N3200 serisi, arka çıkışlı yüksek gerilim çıkış arabirimi, analog programlama arabirimi, gerilim ve akım izleme arabirimi, LAN, RS232 ve SCPI komut desteği sunar; ayrıca NE101 iletişim dönüştürücüsü ile IEEE-488 standardını destekler. Kullanıcılar, test güvenliğini daha da artıracak otomatik yüksek gerilim test sistemlerini kolayca oluşturabilirler.

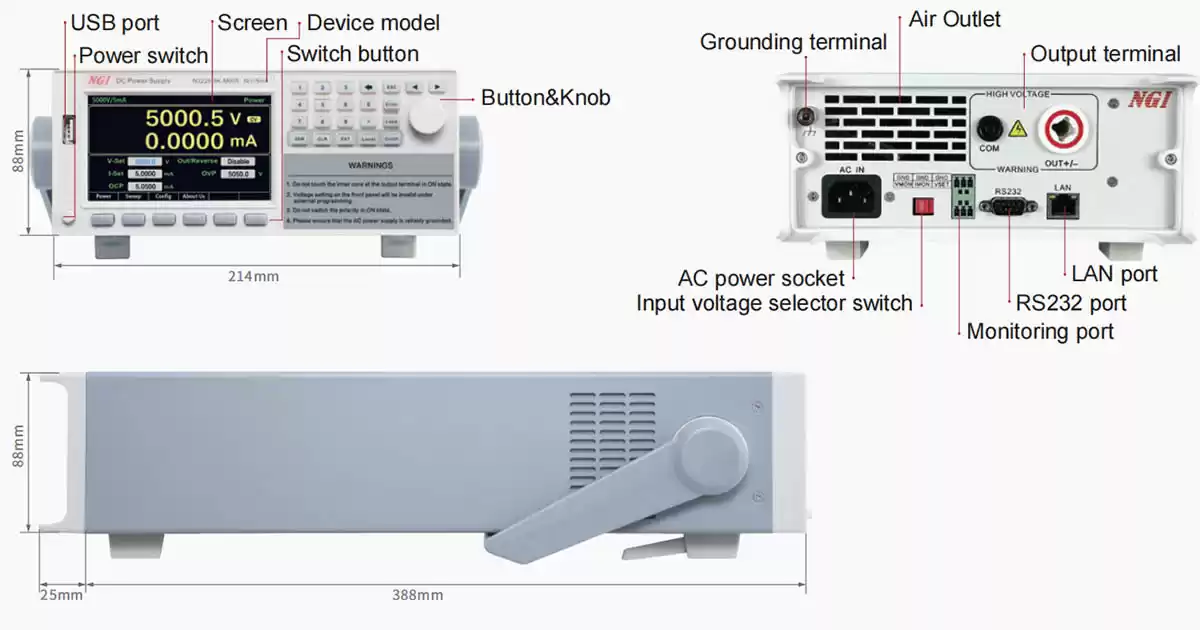

Ürün Boyutları

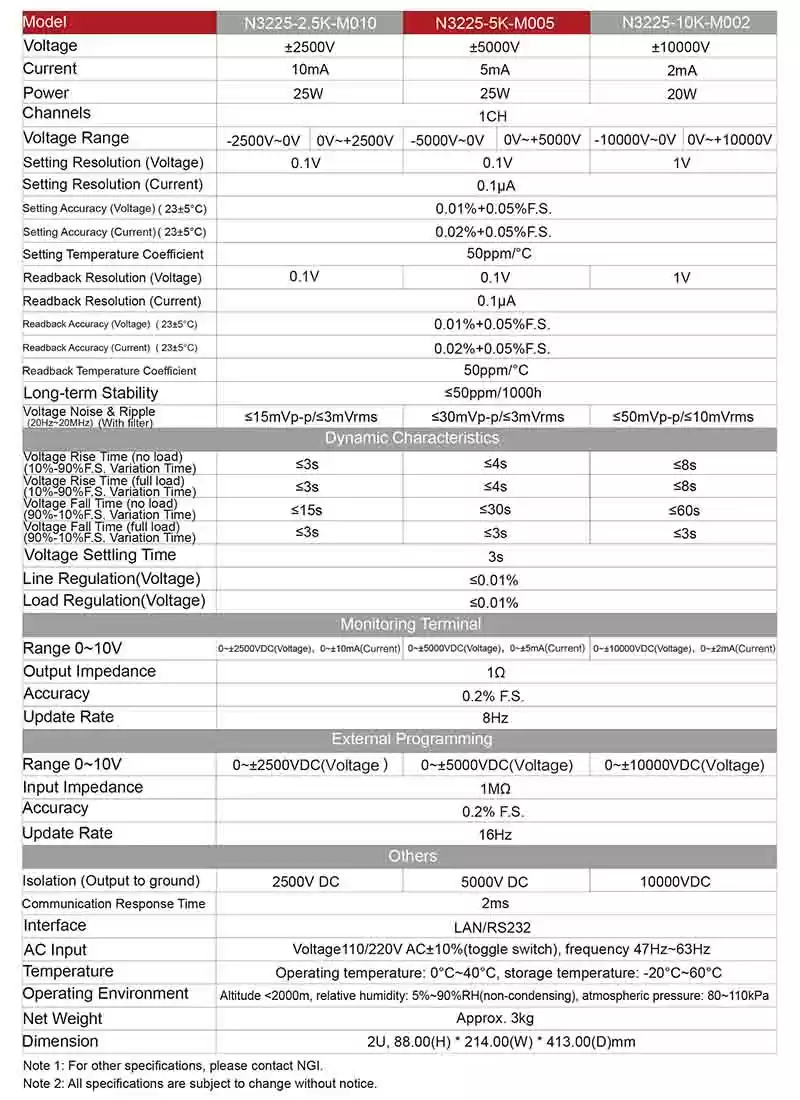

Technical Data Sheet
