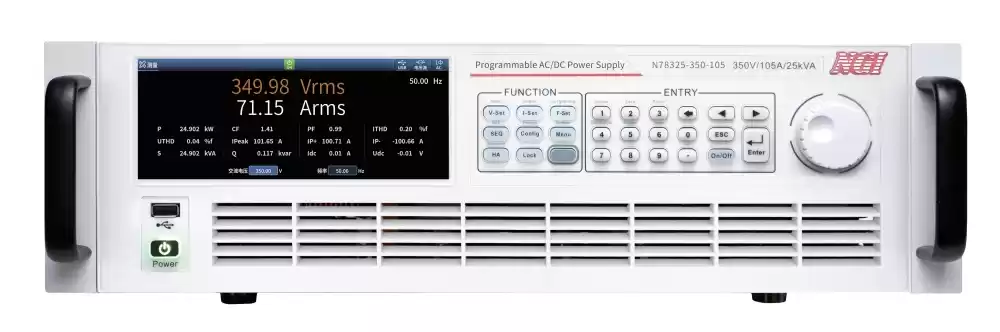

N78300 NGI TECH Programlanabilir AC Güç Kaynağı
Temel Özellikler 3U kasada 25 kVA güç sağlayan yüksek güç yoğunluklu tasarım; güç genişletme için paralel bağlantı özelliği mevcuttur. 50. dereceye kadar harmonik simülasyon ve analiz. 25kVA, 18kVA, 12kVA ve 9kVA lık seçenekler Gerilim aralığı: 0–350 V (L-N) Çıkış frekansı […]
Temel Özellikler
- 3U kasada 25 kVA güç sağlayan yüksek güç yoğunluklu tasarım; güç genişletme için paralel bağlantı özelliği mevcuttur. 50. dereceye kadar harmonik simülasyon ve analiz.
- 25kVA, 18kVA, 12kVA ve 9kVA lık seçenekler
- Gerilim aralığı: 0–350 V (L-N)
- Çıkış frekansı aralığı: 1–500 Hz; ayarlanabilir gerilim ve frekans değişim hızı
- Programlanabilir açma/kapama faz açısı: 0–360°
- Harmonik ve interharmonik bozulma dalga formu sentezi ve analizi
- Dört çıkış modunu destekler: AC, DC, AC+DC, DC+AC
- Standart arayüzler: USB, CAN, LAN, Dijital G/Ç; isteğe bağlı GPIB, RS232
- Seçilebilir tek fazlı, üç fazlı ve ters fazlı çıkış modları
- Modbus-RTU, SCPI, CANopen ve diğer iletişim protokollerini destekler
- Çeşitli test gereksinimlerini karşılamak için programlanabilir gerilim ve akım değişim hızı
- Daha net test bilgileri için 6,8 inç yüksek çözünürlüklü LCD ekran
Uygulama Alanları
- Elektrikli Araçlar ve Şarj Altyapısı: Araç içi şarj cihazları, motor sürücüleri, şarj istasyonları, mikro şebeke sistemleri
- Güç Elektroniği ve Elektrikli Ekipmanlar: UPS kesintisiz güç kaynakları, değişken frekanslı sürücüler, anahtarlamalı güç kaynakları
- Tüketici Elektroniği ve Ev Aletleri: Güç adaptörleri, televizyonlar, buzdolapları, klimalar, LED sürücüleri ve daha fazlası
- Havacılık ve Uçak Elektroniği: Uçak ekipmanları, uçak elektrik güç sistemleri, uçak elektroniği testleri
- Tıbbi Cihazlar: EKG, BT, MRG, ventilatörler, cerrahi robotlar ve daha fazlası
Özellikler ve Avantajlar
Kapsamlı Şebeke Arızası ve Dalga Formu Simülasyonu
Standart Dalga Formu Çıkışı: Kullanıcılar, saf sinüs dalgalarının yanı sıra üçgen, testere dişi, kare ve trapez dalgaları dahil olmak üzere standart dışı dalga formlarını tanımlayabilir ve çıktı olarak alabilir. Cihaz ayrıca, IEC 61000-4-11/4-13/4-14/4-27/4-29 test uyumluluk dalga formlarını da barındırır; bu sayede test edilen cihazın (DUT), gerilim düşüşleri/yükselmeleri, frekans sapmaları, faz atlamaları ve gerilim titremesi gibi karmaşık şebeke koşullarına karşı toleransının değerlendirilmesi sağlanır.
Yüksek Güç Yoğunluğu, Modüler Tasarım
N78300 Serisi, yüksek güç yoğunluğuna sahip bir tasarıma sahiptir ve daha yüksek güç gereksinimlerine esnek bir şekilde ölçeklenebilme imkanı sunan paralel genişletme özelliğine sahip kompakt 19 inç/3U kasada 25 kVA güç sağlar. Aynı kaplama alanında geleneksel AC güç kaynaklarının iki katı çıkış gücüne sahip olan
N78300 Serisi, yüksek güç gerektiren test senaryolarında test alanından önemli ölçüde tasarruf sağlar, ek raf veya laboratuvar genişletme ihtiyacını ortadan kaldırır ve müşterilerin test maliyetlerini etkili bir şekilde azaltır.

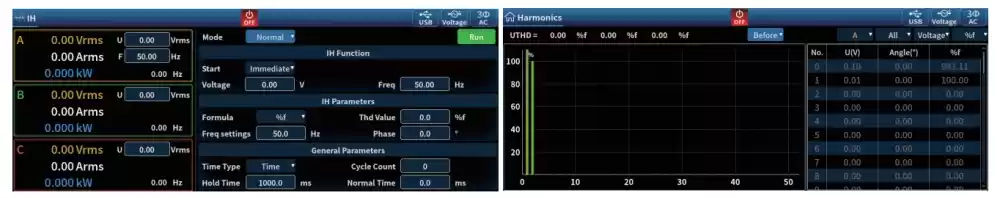

Harmonik/Aralık Harmonik Simülasyonu
N78300 Serisi, her bir harmonik için bağımsız genlik ve faz ayarlarını destekleyerek, belirli test gereksinimlerini karşılayan periyodik bozulma dalga formları oluşturmak üzere 50. harmonike kadar (50 Hz/60 Hz temel frekansta) simülasyon yapılmasına olanak tanır. Cihaz, hızlı çağırma ve test için 30 adet önceden ayarlanmış harmonik bozulma dalga formuna sahiptir. N78300 Serisi, tek fazlı harmonikler, üç fazlı harmonikler ve dengesiz üç fazlı harmonik çıkışı destekler; IEC harmonik bağışıklık test gereksinimlerini tam olarak karşılar ve EMC bağışıklık testleri için vazgeçilmez bir araç görevi görür.

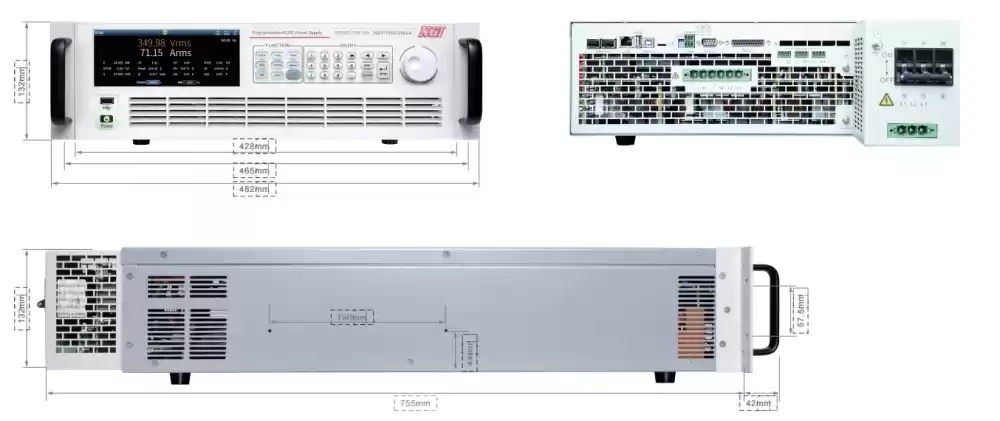

Ürün Boyutları
