FESP 5410-1 SCHWARZBECK Square Induction Coil
FESP 5410-1 model kare indüksiyon bobini, IEC 61000-4-8, IEC 61000-4-9 ve IEC 61000-4-10 standartlarına göre bağışıklık testleri için manyetik alanlar oluşturmak amacıyla kullanılır. Kare şekilli bobinin kenar uzunluğu 1 m’dir. Bobin, vidalı terminallerle birlikte gelir. Helmholtz Bobini Olarak Çalıştırma: İki […]

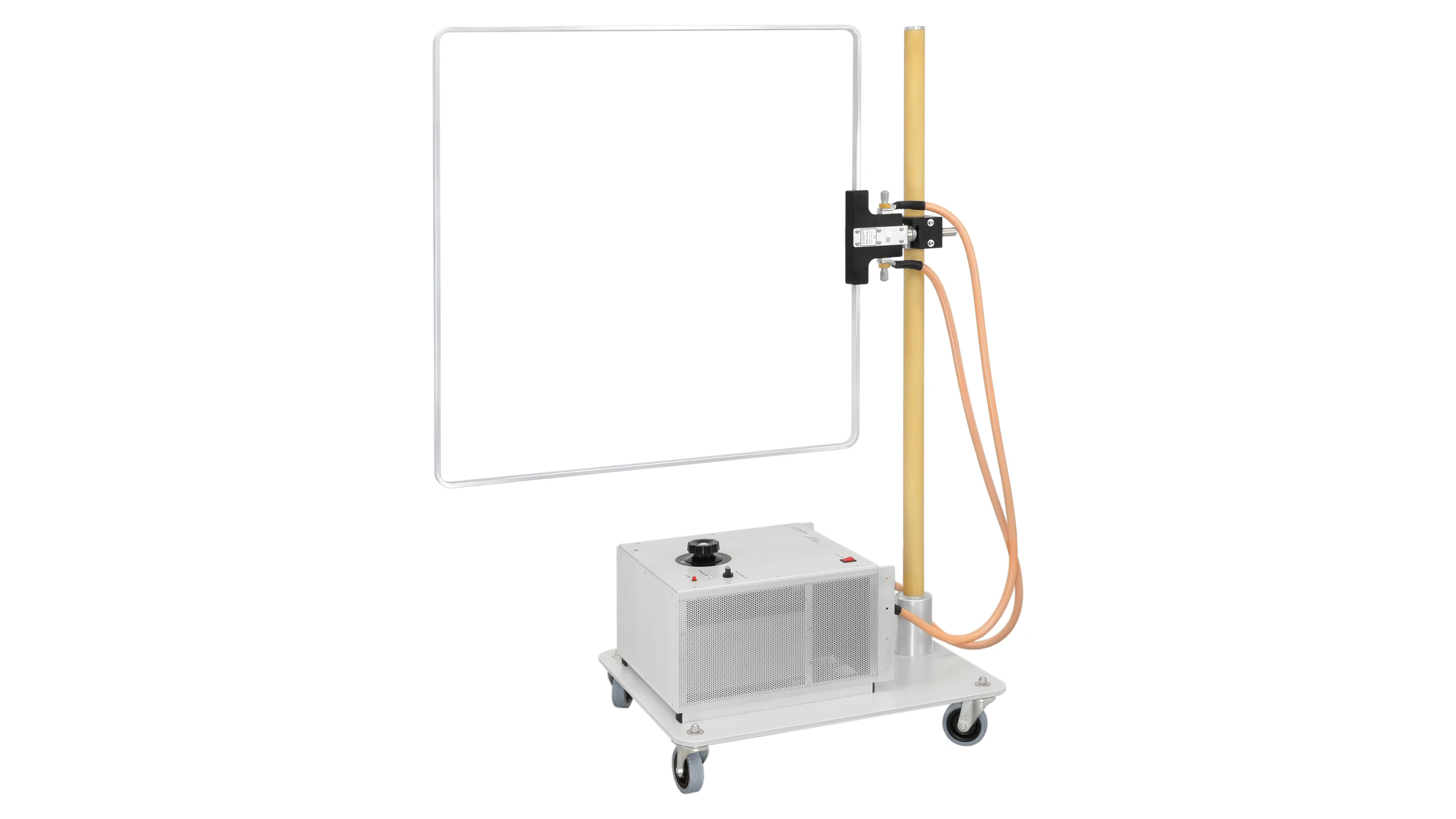

FESP 5410-1 model kare indüksiyon bobini, IEC 61000-4-8, IEC 61000-4-9 ve IEC 61000-4-10 standartlarına göre bağışıklık testleri için manyetik alanlar oluşturmak amacıyla kullanılır. Kare şekilli bobinin kenar uzunluğu 1 m’dir. Bobin, vidalı terminallerle birlikte gelir.
Helmholtz Bobini Olarak Çalıştırma:
İki adet FESP 5410-1 kare indüksiyon bobini birleştirilerek bir Helmholtz bobin çifti oluşturulabilir. Helmholtz bobin çiftinin başlıca avantajları, alan şiddetinin artması ve alan homojenliğinin önemli ölçüde iyileşmesidir. Bu amaçla bobin düzlemleri paralel olarak hizalanır. Elektriksel olarak bobinler seri olarak bağlanmalıdır; bu sırada bobinlerden geçen akımın aynı yönde akması gerektiği unutulmamalıdır. Bu, bobinler arasındaki hacimde her iki alan şiddetinin istenen şekilde toplanmasını sağlamak için çok önemlidir.
| Frequency range: | DC … 10 MHz |
| Side length: | 1 m +/- 1 % |
| Number of turns: | 1 |
| Magnetic field strength @ 1 A coil current: | 0.9 A/m |
| Max. cont. current: | 400 A |
| Max current (10 min): | 600 A |
| Max. cont. field strength (coil center): | 360 A/m |
| Inductance: | 2.9 µH |
| Material / Cross-section: | Aluminium / 10 x 25 mm |
| Mounting tube: | 22 x 195 mm |
| Weight: | 4.1 kg |

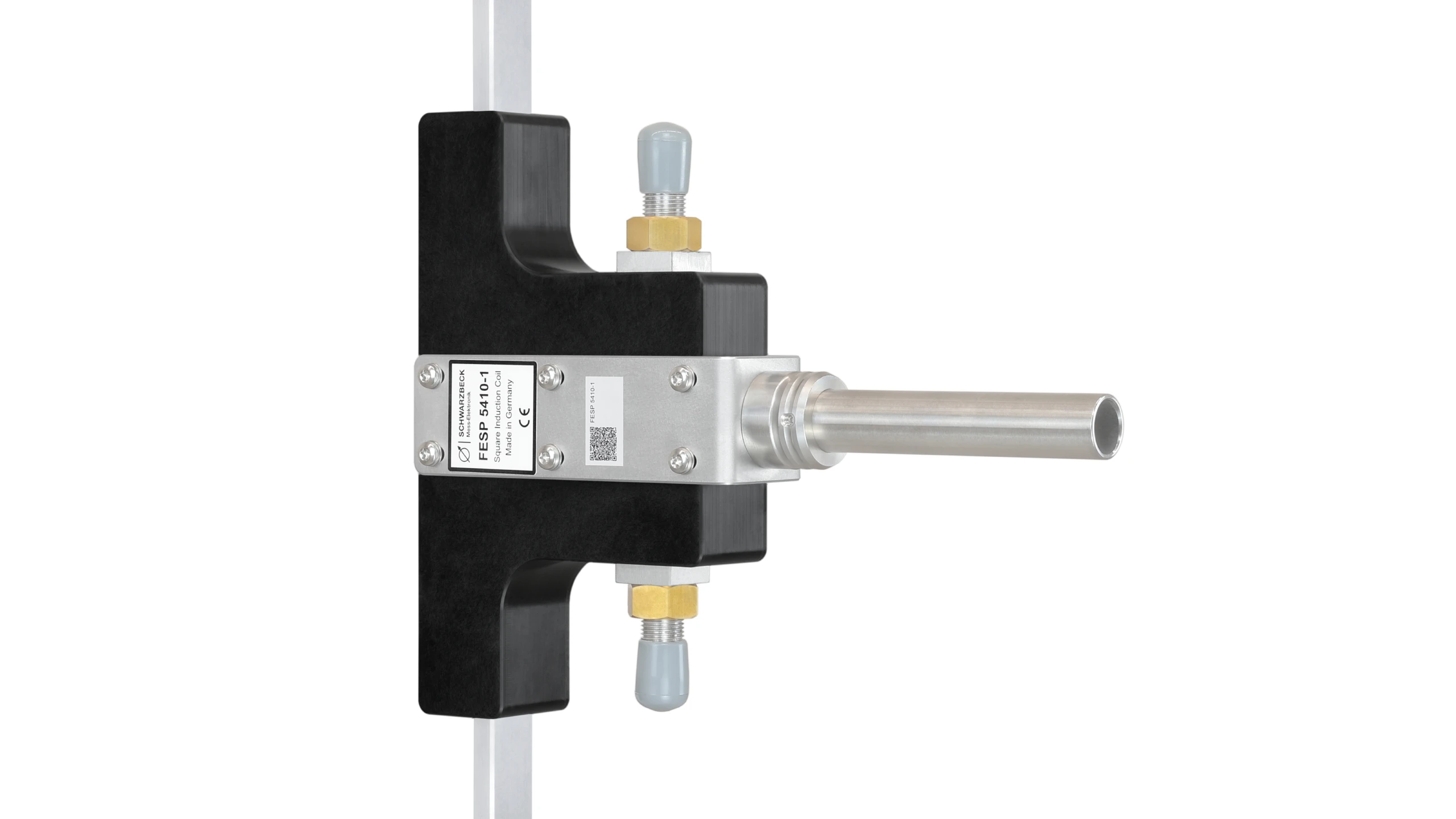

| Connector: | M16 thread (male) |
| Standard: | IEC 61000-4-8 IEC 61000-4-9 IEC 61000-4-10 |
