Ürün Açıklaması

1 MHz ile 8, 14, 20, 30 ve 40 GHz aralığını kapsayan frekans seçeneklerine sahip Microwave Site Master S820E serisi, bugüne kadar geliştirilmiş en gelişmiş Site Master modelidir. Mevcut Vektör Ağ Analizörü (VNA) ve Vektör Voltmetre (VVM) seçenekleri, kullanıcıların S820E’nin çok yönlülüğünü istedikleri zaman kolayca genişletmelerine olanak tanır. S820E’ye seçenek eklemek çok kolaydır; istediğiniz seçeneği/seçenekleri satın alın ve Anritsu tarafından sağlanan seçenek etkinleştirme anahtarını/anahtarlarını yükleyin. Gerekli tüm donanım ve kalibrasyonlar S820E fabrikadan çıkmadan önce cihazda hazır bulunduğundan, cihazı servis departmanına göndermenize gerek yoktur.

S820E, sınıfındaki en uygun fiyatlı el tipi mikrodalga analizörüdür ve günümüzde piyasada bulunan diğer benzer ürünlerden daha fazla standart ölçüm özelliği sunar. Artık standart Video İnceleme Probu (VIP) Modu (donanım yazılımı sürümü V1.17 veya üstü) dahil edildiğinden, kullanıcılar artık S820E tarafından zaten desteklenen geleneksel koaksiyel/dalga kılavuzu ölçümlerine ek olarak, fiber konektörleri doğrulayabilir ve IEC 61300-3-35 standardına göre Geçer/Kalır testleri gerçekleştirebilir. Fiber konektör uçlarını incelemek için gereken tek şey, G0306A 400x USB VIP gibi Anritsu uyumlu bir USB Video İnceleme Probu’dur (ayrı satılır). VIP sonuçları, görüntü dosyaları veya ölçüm dosyaları olarak kaydedilebilir ya da doğrudan cihazdan pdf raporlarına dönüştürülebilir. S820E VIP Modu ile elde edilen ölçüm dosyaları, ödüllü MT1000A Network Master Pro, MT1100A Network Master Flex ve MT9000 serisi OTDR ürünleri gibi Anritsu’nun kablolu optik test ürünleriyle tamamen uyumludur.

VNA modu, kullanıcı tarafından yapılandırılabilen dörtlü ekran ile tam ters tarama ve 4 S-parametresinin eşzamanlı ölçüm yetenekleri sunar. Endüstri standartlarıyla uyumlu S2P dosyalarını oluşturur (3 tür S2P dosyası mevcuttur). S2P dosyaları, saha ve laboratuvar ölçümleri arasında kolay karşılaştırma yapılabilmesi için Anritsu masaüstü VNA’larına (VectorStar™ ve ShockLine™) aktarılabilir.

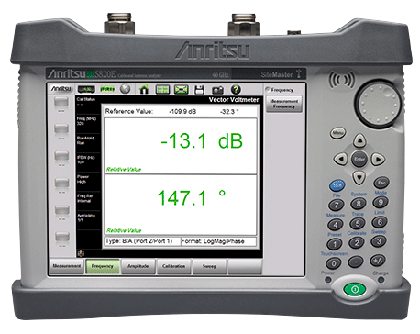

A/B ve B/A Oranı özelliğine sahip VVM Modu, S820E’nin eski nesil vektör voltmetrelerin yerine doğrudan kullanılabilmesini sağlar. VVM Modu ayrıca Yansıma/İletim ölçümlerini doğrudan destekler; bu sayede harici bir CW kaynağına, harici kuplörlere, köprülere veya ayırıcılara gerek kalmaz. Vektör Hata Düzeltme, Yansıma veya İletim ölçümlerine uygulanabilir; bu, DUT için mutlak ölçüm verileri sağlar ve DUT’ye doğrudan bağlanmak için gerekli olabilecek kablolar, adaptörler veya fikstürleri telafi eder. Diğer yaygın ölçüm türleriyle kolay karşılaştırma yapılabilmesi için birden fazla ölçüm görüntüleme modu mevcuttur ve kullanışlı Tablo Görüntüleme özelliği, 12 adede kadar DUT ve 1 referansın eşzamanlı ölçümüne olanak tanır; bu, çoklu dizi anten sistemi ayarlaması için son derece yararlıdır. Sektör lideri dinamik aralık, yüksek sistem kayıplarının kaçınılmaz olduğu durumlarda mükemmel ölçüm kararlılığı ve tekrarlanabilirliği sağlar, bu da onu kritik süzülme eğimi kurulumu ve doğrulaması için ideal hale getirir.

Üst düzey VectorStar™ VNA modellerimizde ve en yeni ShockLine™ VNA modellerimizde kullanılan aynı gelişmiş örnekleyici teknolojisini kullanan S820E, kompakt bir el tipi cihazda masaüstü mikrodalga performansını sunar. Bugün piyasada bulunan hiçbir diğer el tipi mikrodalga kablo ve anten analizörü/vektör ağ analizörü, S820E modellerinin dinamik aralık performansına ulaşamaz. 40 GHz’e kadar 110 dB dinamik aralığa sahip olan S820E, eski nesil masaüstü VNA’ların performansını bile aşmaktadır. Modern bağlantı seçenekleri (USB, Ethernet) ve tam uzaktan kumanda özelliği standart olarak sunulmaktadır.

S820E, eski S810D/S820D mikrodalga kablo ve anten analizörlerinin yerini alır ve bu modellerin tüm özelliklerini ve daha fazlasını sunar. S820E ayrıca, S8X0D serisinin eski kullanıcılarının minimum ek çabayla hemen verimli bir şekilde çalışmaya başlamasını sağlayan “Klasik Mod” özelliğini de içerir.

Yerleşik yardım menüsü, yardıma kolay erişim sağlar ve cihazın tam kullanım kılavuzunu da içerir.

Standart 1 bağlantı noktalı ölçüm özellikleri şunları içerir::

• Return Loss
• VSWR
• Cable Loss
• Smith Chart
• Phase
• Distance-to-fault Return Loss
• Distance-to-fault VSWR
• Yüksek Hassasiyetli RF Gücü (USB Sensörü gereklidir)

Standart 2 bağlantı noktalı ölçüm özellikleri şunları içerir::

• 2-port İletim Ölçümü
• 2-port İletim Ölçümü (Harici sensör gereklidir)
• 2-port Kablo Kaybı Ölçümü (Harici sensör gereklidir)

Vektör Ağ Analizörü’nün isteğe bağlı özellikleri arasında şunlar yer alır::

• Tam tersine tarama; S12 ve S22 ölçümleri için test cihazını ters çevirmeye gerek yoktur
• 2 bağlantı noktalı bir cihaz için 4 S-parametresinin tümünün eşzamanlı ölçümü
• İz üst üste bindirme kombinasyonlarının herhangi biriyle 1, 2, 3 veya 4 ekranlı iz formatında kullanıcı tarafından yapılandırılabilir dörtlü ekran
• Gerçek empedans ve hayali empedans dahil olmak üzere geniş bir grafik türü yelpazesi
• 10 Hz ile 100 kHz arasında 1/2/5 formatında IFBW seçimi
• S2P dosyalarını (3 format), ölçüm dosyalarını (.svna), ekran görüntülerini (.png), CSV ve TXT dosyalarını kaydeder
• Referans düzlemi genişletme özelliği (her iki bağlantı noktası için de) sinyal kaybının telafi edilmesini sağlar
• Kullanıcı tarafından tanımlanabilen, sabit seçeneklerle sınırlı olmayan rastgele veri noktaları
• Aralık doldurma (kullanıcı tarafından açılıp kapatılabilir) yeniden kalibrasyon ihtiyacını azaltır
• Bağımsız iz tabanlı düzeltme, işaretçiler, sınırlar ve başarılı/başarısız testi

Vektör voltmetrenin isteğe bağlı özellikleri arasında şunlar yer alır::

• Cihazların mutlak ölçümü için vektör hatası düzeltmeli yansıma ve iletim
• A/B veya B/A oranı özelliği. Eski Vector Voltmetrelerin yerine doğrudan takılabilir
• Performansı optimize etmek için 10 Hz – 100 kHz aralığında ayarlanabilen IFBW ayarları
• Esnek ölçüm formatları şunlardır:
  – LogMag & Phase
  – LinMag & Phase
  – SWR
  – Impedance
• Masaüstü Ekran, 12 cihaz + 1 referans cihazın aynı anda ölçülmesini sağlar
• Ölçüm (.vvm), CSV (.csv), Metin (.txt) veya Görüntü (.png) gibi çeşitli dosya kaydetme biçimleri

Harici bir USB sensörü kullanılarak yapılan iletim ve 2 bağlantı noktalı taramalı kablo kaybı ölçümleri, kullanıcıların, montajın her iki ucu birbirinden uzak olan uzun kablolarda ve dalga kılavuzu montajlarında kaybı doğru bir şekilde ölçmelerine olanak tanır. Sensörler, Anritsu USB Uzatıcı (2000-1717-R) ve uygun uzunlukta bir UTP Cat 6 kablosu kullanılarak 85 m’ye (278 ft) kadar uzatılabilir. Anritsu, çoğu uygulama gereksinimini karşılamak için 22,5 m Cat 5e kablo (2100-28-R) sunmaktadır.

Patentli RF parazit reddi, yüksek RF aktivitesi durumunda bile doğru ölçümler yapılmasını sağlar. Hem koaksiyel hem de dalga kılavuzu ölçüm türleri desteklenmektedir.

En üst düzey performans sağlamak üzere sıfırdan tasarlanan mimari, dahili olarak 4 alıcılı, tam tersine çevrilebilir 2 bağlantı noktalı bir vektör ağ analizörüdür. Bu mimari, cihazın güçlü yeteneklerini daha da genişletecek gelecekteki yükseltme seçeneklerine olanak tanır ve yatırımınızı uzun yıllar boyunca geleceğe hazır hale getirir.

Line Sweep Tools (LST), profesyonel rapor oluşturmanın yanı sıra sistem eğilimlerinin, sorunların ve performansın değerlendirilmesini sağlayan ücretsiz bir veri analiz yazılımıdır.

Multiwave araçlarından elde edilen anten hizalama sonuçları ve hat tarama sonuçlarını içeren saha kapanış raporlarının oluşturulması için Smart Aligner Android uygulamasıyla uyumludur.

Ürün Özellikleri

• S820E frekans aralığı: 1 MHz — 8, 14, 20, 30 veya 40 GHz
• VNA Modu (isteğe bağlı), tam tersine çevrilebilir 4 S-parametre ölçüm özelliği sunar
• VVM Modu (isteğe bağlı), standart A/B ve B/A Oranı özelliği ile
• VIP Modu: IEC 61300-3-35 standardına dayalı Geçer/Kalır kriterleriyle optik konektör denetimi (ayrı olarak satılan USB Video Denetim Probu G0306A gereklidir)
• 20 MHz – 40 GHz aralığında 110 dB dinamik aralık
• Hızlı saha ölçümleri için 550 μs/veri noktası
• Gelişmiş ve Klasik Mod Arayüzü (örneğin: S810D/S820D)
• Koaksiyel ve dalga kılavuzu ölçümleri desteklenir
• 1 bağlantı noktalı ölçümler: Geri Dönüş Kaybı, VSWR, Kablo Kaybı, Arıza Mesafesi, Smith Şeması, 1 bağlantı noktalı faz
• 2 bağlantı noktalı ölçümler: İletim Ölçümü ve Taramalı Kablo Kaybı
• Harici güç sensörleri ile yüksek hassasiyetli güç ölçümü
• USB/Ethernet bağlantısı, tam uzaktan kumanda özelliği
• Gündüz ve gece görüş modlarına sahip, sezgisel menü tabanlı 8,4 inç dokunmatik ekran
• Sahada kendini kanıtlamış tasarım: Patlayıcı Ortamlar için MIL-PRF-28800F Standardı, Bölüm 4.5.6.3 ile uyumlu
• Multiwave Smart Aligner Android uygulaması ile desteklenmektedir
• Standart üç yıllık garanti (pil için bir yıllık garanti)

UYGULAMALAR

İletişim Sistemleri Uygulamaları

• Mikrodalga antenleri
• Koaksiyel kablolar ve dalga kılavuzu
• RF ve mikrodalga bileşenleri



Sektörler

• Savunma ve Havacılık
• Hücresel Ağlar
• Kamu Güvenliği
• Uydu Ağları
• Özel ağlar (örneğin: kamu hizmetleri, demiryolları)
• Eğitim
• R&D – Ar&Ge



Seçenekler

Frekans Seçenekleri

Enstrüman Modu Seçenekleri
