Ürün Açıklaması

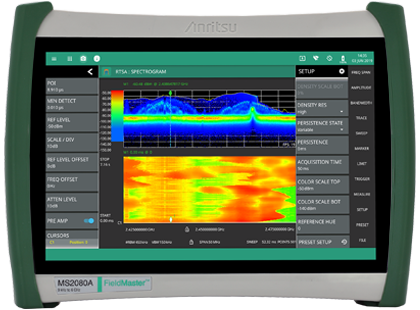

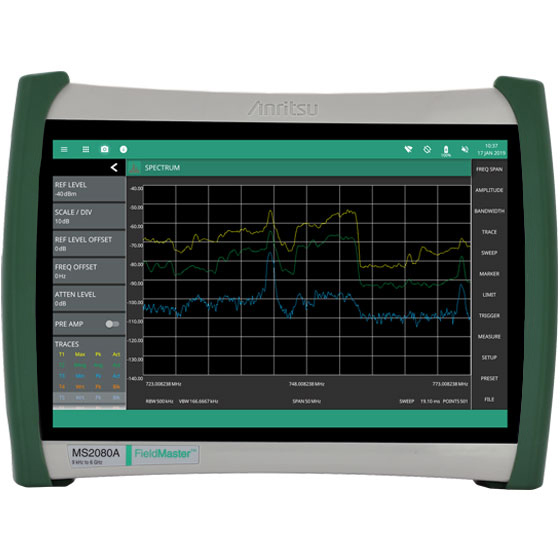

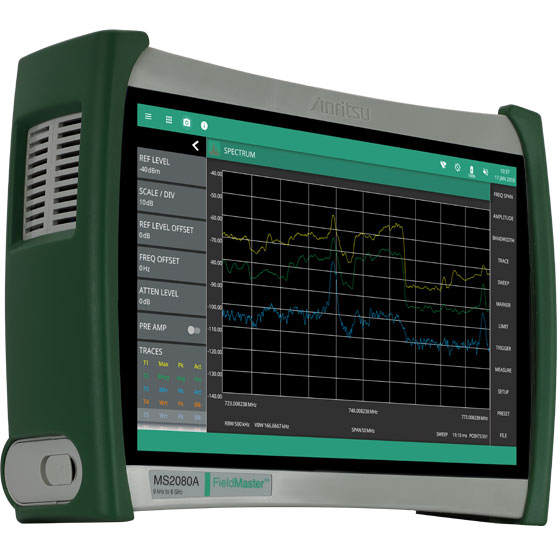

MS2080A, Anritsu’nun en zorlu ortamlarda dünyanın en zorlu RF ölçümleri için güvenilir ve sağlam cihazlar geliştirme konusundaki öncü geçmişine dayanmaktadır. 9 pounddan (4 kg) daha hafif olan MS2080A, küçük, kompakt ve taşıması kolaydır.

Sahada parazit yapan RF sinyallerini ararken, MS2080A kaynağı tanımlamak ve konumunu belirlemek için geniş bir özellik yelpazesi sunar. 45 GHz/s’lik hızlı tarama hızı, AM/FM demodülasyonu ve RF kaynağı coğrafi konum belirleme özelliği ile birleştiğinde, parazit yapan sinyallerin konumunu hızlı bir şekilde tespit etmeye yardımcı olur. İsteğe bağlı gerçek zamanlı spektrum analizörü, en kısa patlamalı veya TDD sinyallerini bile yakalar ve S331P Site Master’ın eklenmesi, aynı cihazda kablo ve anten hattı tarama ölçümlerine olanak tanır.

LTE ve 5G baz istasyonu ölçüm seçenekleri, operatörlerin ve yüklenicilerin ağı kurarken veya optimize ederken gerekli ölçümleri gerçekleştirmelerine destek olur.

Bir izleme jeneratörü seçeneği, kablo ve filtre ekleme kaybının test edilmesini sağlar. İzleme jeneratörü ayrıca, karıştırıcılar ve aşağı dönüştürücüler dahil olmak üzere frekans dönüştürme cihazlarında dönüşüm kaybı ölçümleri için bir ofset izleme özelliği içerir.

Tezgah üzerinde kullanım için, kauçuk kaplı, tutması kolay tamponlara ve entegre destek ayağına sahip sert kılıf, MS2080A’yı taşınabilirlik ve alanın çok önemli olduğu genel amaçlı laboratuvar ölçümleri için ideal bir cihaz haline getirir.

Özellikler

• Spectrum Analyzer
• Real-Time Spectrum Analyzer (RTSA)
• Interference Analyzer
• True Power Meter
• Cable and Antenna Analyzer
• Tracking Generator
• AM/FM modulation quality measurements
• LTE FDD/TDD Analyzer
• 5GNR FR1 Analyzer
• Coverage Mapping
• Built-in PDF/HTML report generation
• Secure Data Mode
• Channel Scanner

Anritsu Mobil Parazit Tespit Sistemi — Hızlı. Güvenilir. Çoklu Yayıcı.

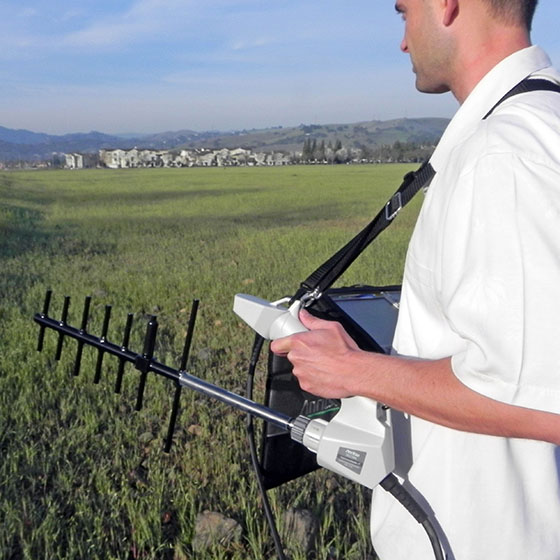

Anritsu’nun Mobile InterferenceHunter MX280007A cihazı, tekli veya çoklu parazit kaynaklarını tespit etmenin hızlı ve güvenilir bir yoludur. Birden fazla sinyal kaynağı, yansıma, RF gölgeleri, kayan sinyaller, ani sinyal patlamaları ve çoklu yol sinyalleriyle çalışma yeteneği, Mobile InterferenceHunter MX280007A’yı tek bir sabit frekanslı parazit kaynağına yönelik daha pahalı çözümlerden ayırır.

Mobile InterferenceHunter’ın yakalama sonrası analiz özelliği, kullanıcıların rotayı yeniden sürmeden arama parametrelerini değiştirmelerine olanak tanır. Bu, yakalanan verilerin yeniden analiz edilmesinin yanı sıra uzmanlara danışılmasına da olanak tanır.

Mobile InterferenceHunter, Anritsu’nun geniş el tipi spektrum analizör yelpazesiyle çalışır ve 9 kHz ila 54 GHz arasında parazit avlama ve spektrum temizleme özelliği sunar. Mobile InterferenceHunter, parazit avlama ve spektrum temizleme ihtiyaçlarınız için hızlı, güvenilir ve çoklu vericiye uygun bir çözümdür.

Mobile InterferenceHunter

Vision™, Windows işletim sistemini (Windows 7/8/10/11) kullanan bir PC veya dizüstü bilgisayarda çalışan bir yazılım uygulamasıdır. İsteğe bağlı olarak parazit sinyallerini izlemek, tanımlamak ve konumlarını belirlemek için kullanılabilir.

Vision Monitor

Vision Monitor, uzaktaki spektrum aktivitesini izlemek için kullanılan görsel kullanıcı arayüzüdür. Ölçüm verileri, spektrum izleme verileri, spektrogramlar, tablolar ve grafikler dahil olmak üzere çeşitli formatlarda sunulur. Gerçek zamanlı spektrum ölçümlerine, birden fazla monitörün kurulu olduğu ağın herhangi bir yerinden erişilebilir.

Vision Monitor uygulaması tamamen otomatiktir. Ölçümler yakalanabilir ve daha ileri işlemler için periyodik olarak bir veritabanına yüklenebilir. İhtiyaca ve depolama kapasitesine bağlı olarak, kullanıcılar spektrum geçmişini aylarca veya yıllarca saklayabilir. Tipik olarak, her biri 15 dakikada bir spektrum verilerini yükleyen 1.000 prob içeren bir sistemde, 30 günlük spektral geçmiş için yaklaşık 1 TB depolama kapasitesi gerekir.

Vision Remote Spectrum Monitoring Software

IQ Capture and Analysis

Uzaktan Spektrum Analizöründen alınan IQ verileriyle kullanılmak üzere tasarlanmış PC tabanlı IQ analiz yazılımı

IQ Signal Master MX280005A Vektör Sinyal Analiz Yazılımı, Field Master Pro spektrum analizörlerinde yakalanan IQ veri dosyalarının sonradan işlenmesini ve analizini sağlayan kapsamlı bir ölçüm paketi sunar. Yazılım, IQ veri dosyalarını yakalamak ve ardından yakalanan sinyallerin özellikleri hakkında önemli bilgiler elde etmek için gerekli tüm temel araçları bir araya getirmek üzere tasarlanmıştır. Uygulama içindeki modlar, IQ verilerini yakalama veya PC belleğine aktarma, modülasyon kalitesi ölçümleri gerçekleştirme, yüksek frekans ve zaman çözünürlüğüyle IQ verilerini oynatma, LTE ve 5G çerçeve kaynak bloklarını görüntüleme ve paralel olarak dört adede kadar analizörden IQ spektrogramlarını oynatma özelliklerini destekler.

Bir dosya dönüştürme modu, desteklenen analizörlerde yakalanan IQ verilerinin, bir Vector Signal Generator MG3710E kullanılarak oynatma için gerekli biçime dönüştürülmesine olanak tanır ve böylece genel yetenekleri daha da artırır.

Yazılım, sahada yakalanan RF sinyalleri hakkında kritik bilgiler edinmesi gereken ulusal RF spektrum düzenleyicileri, güvenlik kurumları ve savunma elektroniği şirketleri için tasarlanmıştır. Ayrıca, RF spektrumunu lisanssız operatörlerden veya istenmeyen parazit kaynaklarından izlemesi ve koruması gereken kuruluşlar için de uygundur.

IQ Signal Master MX280005A Vector Signal Analysis Software

Uygulamalar

• Parazit giderme ve spektrum temizleme – Yüksek tarama hızları, düşük bozulmalı ön uç ve Gerçek Zamanlı spektrum analizörü bir araya gelerek parazit sinyallerini hızla tespit eder. Özel bir parazit bulucu seçeneği, ses çıkışı ile birlikte AM/FM demodülasyonu ve dijital harita üzerinde parazit kaynağının üçgenlemesini sunarak parazitin konumunu ve kaynağını kesin olarak belirler ve tanımlar.
• Yayın vericisi analizi –AM/FM modülasyon kalitesi ölçümleri, harmonik, parazit, işgal edilen bant genişliği, kanal gücü ve komşu kanal gücü dahil olmak üzere kapsamlı bir verici ölçüm yelpazesi, yasal gerekliliklere uygunluğu garanti eder
• 5GNR baz istasyonu ölçümü – gNB baz istasyonunun performansını, aşağıdakiler dahil olmak üzere 3GPP TS 38.104 V15 standardına tam olarak uygun temel ölçümlerle doğrulayın::
  • frequency error
  • time offset
  • cell/sector ID
  • SSB: RSRP, RSRQ, SINR, RSSI
  • modulation quality EVM
  • unwanted emissions
  • occupied bandwidth
  • adjacent channel leakage ratio
  • transmitter harmonics and spurious
  • EIRP
• 5G/LTE kapsama haritalama – RSRP, RSRQ, SINR ve kanal gücü gibi RF verilerini sürekli olarak ölçerek, hedeflenen coğrafi alan üzerindeki 5G/LTE vericilerinin sinyal gücünü net bir şekilde görselleştirmek ve sonuçları dijital bir harita veya bina kat planı üzerinde grafiksel olarak görüntülemek.
• Kablo ve anten ölçümleri – S331P Site Master aksesuarı ile baz istasyonu konumlarındaki RF kablolarını ve antenlerini hat taraması yapın

Teknik Özellikler

Frequency range	9 kHz to 4 GHz (Option 704) 9 kHz to 6 GHz (Option 706)
Sweep speed	45 GHz/s
Phase noise	-95 dBc/Hz @ 1 GHz freq and 100 kHz offset
DANL	< -165 dBm (with pre amp)
Maximum input signal	+30 dBm
Dynamic range	>105 dB minimum at 2.4 GHz, 2/3 (TOI-DANL) in 1 Hz RBW
Amplitude range	DANL to +30 dBm
Tracking Generator	–45 dBm to +9 dBm, Tracking, Offset Tracking, CW
Input damage level	5 Watts
Frequency accuracy	Aging: ±1.0 x 10–6 per year Accuracy: ±0.28 x 10–6 (-10 °C ± 55°C) plus aging
Amplitude accuracy	±1 dB (± 0.5 dB typical)
Resolution bandwidth in sweep mode	1 Hz to 5 MHz
Resolution bandwidth in zero span	10 Hz to 20 MHz
RTSA bandwidth	40 MHz
Demodulation	5GNR base station, LTE base station, AM/FM modulation quality



Opsiyonlar

* Süreli Seçenekler

Yıldız işaretiyle belirtilen seçenekler, -9xxx serisi seçenek olarak sipariş edildiğinde 90 günlük süreli seçenek olarak sunulur. Örneğin, MS2080A-9888, 5GNR FDD/TDD FR1 Ölçümleri için 90 günlük süreli seçenektir. Seçeneğin geçerlilik süresi, kullanıcı seçeneği ilk kez etkinleştirdiğinde başlar. Süre sınırlı seçeneklerin satın alınması ve etkinleştirilmesi hakkında bilgi için cihaz kullanım kılavuzuna bakın.
