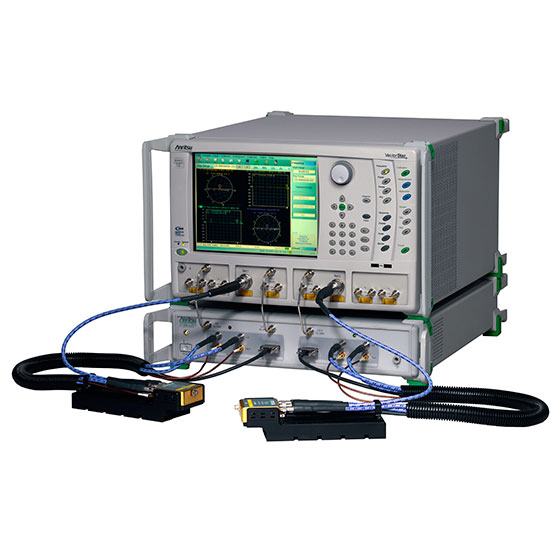

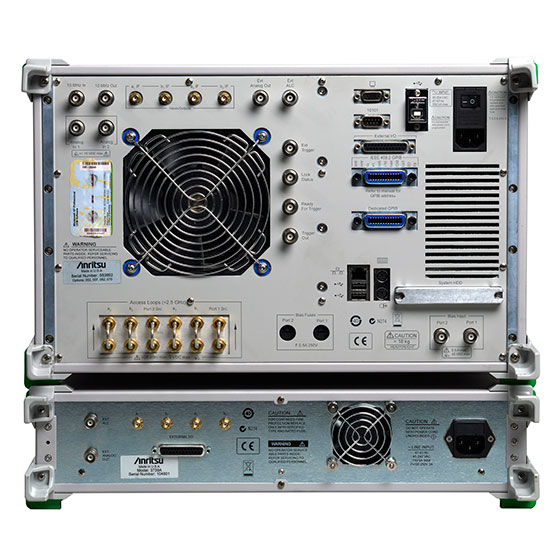

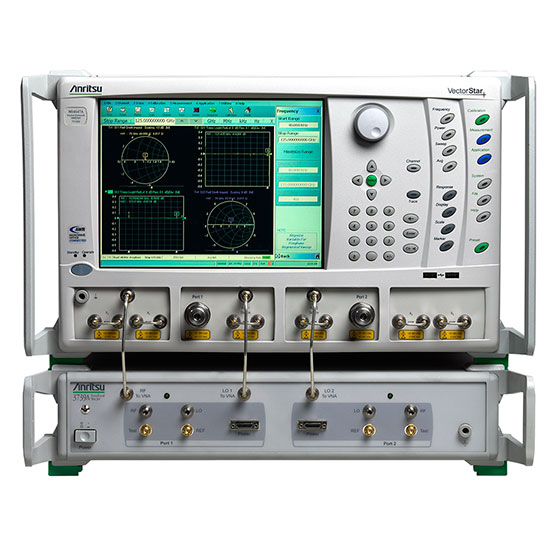

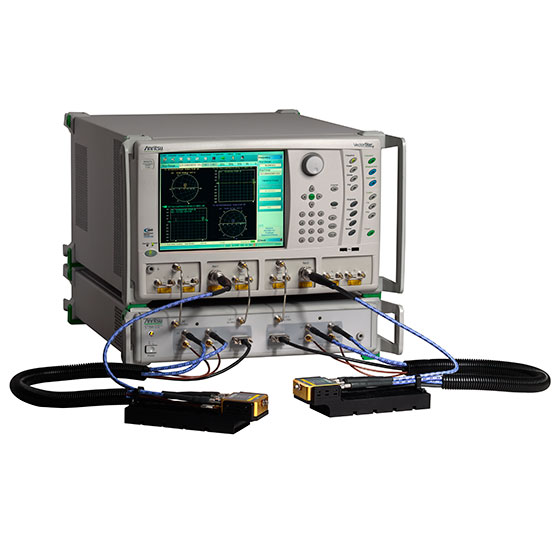

VectorStar ME7838x4 Geniş Bant sistemleri, sektörün en iyi kalibrasyon kararlılığına sahip kompakt mmwave modülleri kullanarak yüksek performanslı 4 portlu ölçümler sağlar. Diğer geniş bant sistemleri kritik frekans bantlarında negatif yönlülük ile ham performans sağlamaya devam ederken, 4 portlu sistemleri içeren ME7838 serisi pozitif ham yönlülüğe sahip geniş bant sistemlerini içerir. Sonuç, doğru ölçümler ve gelişmiş verimlilik için kalibrasyonlar arasında önemli ölçüde daha uzun süre ile daha iyi kalibrasyon kararlılığı ve daha iyi ölçüm kararlılığıdır. Yeni ME7838G4, Anritsu MA25400A mmWave modülünü içererek yüksek performanslı 4 portlu geniş bant ölçümlerini yeni bir seviyeye taşıyor. MA25400A modülü, Anritsu tarafından geliştirilen Doğrusal Olmayan İletim Hattı (NLTL) teknolojisini, 220 GHz’e kadar ölçümler için 0,6 mm test portu konektörüne sahip küçük, kompakt, yüksek performanslı bir mmWave modülünde birleştirir.

Spektrum Analizörü Seçeneği

Spektrum analizörü seçeneği, mm dalga modülleri kullanarak 70KHz’den 220GHz’e kadar frekans aralıklarını kapsayan dünyanın ilk tek taramalı spektrum analizörüdür. Spektrum analizörü seçeneği tüm temel bant VectorStar modellerinde mevcuttur.

Spektrum Analizörü seçeneği (Seçenek 49) harmonikler, mahmuzlar, bozulma ürünleri ve çeşitli cihazların genel frekans içeriği gibi niceliklerin uygun spektral alan ölçümlerine olanak tanır. Yaygın ölçümler arasında harmonikler, ton tabanlı distorsiyon ölçümleri, bazı sahte ölçümler ve çoklu çıkışlar veya girişçıkış karşılaştırmaları içerebilen cihazlarda spektral doluluk testleri yer alır.

Gürültü figürü seçeneği, gelişmiş gürültü figürü ölçüm doğruluğu için soğuk kaynak tekniğine dayanmaktadır. VectorStar, 70 kHz’den 125 GHz’e kadar gürültü rakamını ölçebilen tek VNA platformudur ve 30 GHz’den 125 GHz’e kadar ölçümler için optimize edilmiş bir gürültü alıcısı ile mevcuttur. Ayrıca VectorStar, diferansiyel cihazların gürültü rakamını karakterize etmek için Diferansiyel Gürültü Rakamı seçeneği sunan tek VNA’dır.

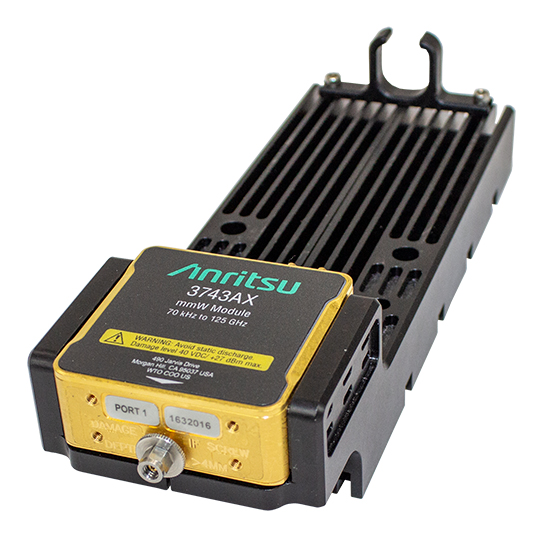

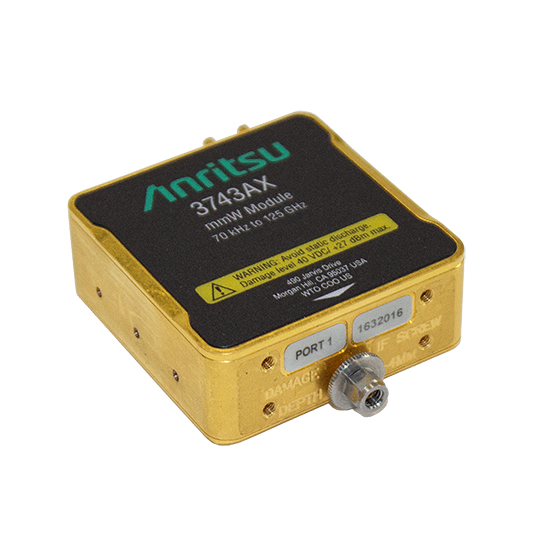

Geniş bant uygulamaları için ME7838 Serisi, tek bir koaksiyel test portunda 70 kHz’den 110 GHz, 125 GHz ve 145 GHz’e kadar uzanan bir aralıkta üstün performans ve kapsama alanı sunar. Anritsu tarafından geliştirilen Doğrusal Olmayan İletim Hattı mmWave modülü, 145 GHz’e kadar yüksek performans sağlarken kompakttır.

Anritsu MS4640B Vektör Ağ Analizörü, cihazlarını doğru ve güvenilir bir şekilde karakterize etmek için mücadele eden cihaz modelleme mühendisleri, son teknoloji tasarımlarından bir dB’nin son fraksiyonunu zorlayan ArGe mühendisleri ve doğruluktan ödün vermeden verimi en üst düzeye çıkarmaya çalışan üretim mühendisi için yeni bir performans seviyesi sunar. 3 yıllık garanti ve en duyarlı satış destek ekibi tarafından desteklenen MS4640B, seçici mühendisler için tercih edilen VNA’dır.

ÖZELLİKLER

Spektrum Analizörü Seçeneği

• SPA 70KHz’den 20/40/70/110/125/145 ve 220GHz’e kadar mevcuttur. Ayrıca 1.1THz’e kadar bantlı yapılandırma için de mevcuttur.
• Çift SPA modu mevcuttur: Mikserler / Amplifikatör / Harmonikler / Sahte testler için uygundur.
• SPA tüm portlarda kullanılabilir. Kullanıcı hangi portun SPA portu olarak kullanılacağını tanımlayabilir.
• Klasik modda çeşitli algılama türleri mevcuttur: Tepe, minimum, RMS, Ortalama.
• SPA modunda Min hold/max hold/ kullanıcı tanımlı denklemler gibi çeşitli matematik fonksiyonları uygulanabilir.
• Kaynaklar ve alıcılar bağımsız olarak yapılandırılabilir. İzleme Jeneratörü olarak kullanılabilir.
• Çift kaynağa sahip üniteler için çift sürücü seçeneği mevcuttur. Harici kaynak kontrolü desteği de mümkündür.
• Çift kaynaklı üniteler için faz senkronizasyonu mevcuttur. Bu özellik, kullanıcıların iki kaynak arasındaki fazı kontrol etmesine ve yapılandırmasına olanak tanır.
• VNA’da bulunan kaynak ve alıcı zayıflatıcısı SPA modunda etkinleştirilebilir. Yüksek güçlü cihazların spektrum içeriğini ölçmek için seçenek 62’nin (alıcı tarafında zayıflatıcı ile) kullanılması önerilir.
• Yazılım seçeneği: mevcut kullanıcı ekipmanını kurmak ve yükseltmek kolay.

Diğer Özellikler

• Tek bir cihazda 70 kHz ila 70 GHz ve Geniş Bant konfigürasyonunda 70 kHz ila 145 GHz’i kapsayan tek bir koaksiyel test portundan en geniş frekans aralığı. 1,1 THz’ye kadar genişletilebilir
• Evrensel Fikstür Çıkarma (UFX) yazılım seçeneği, test fikstürü çıkarma için gelişmiş deembedding araçları sağlar.
• Dahili birleştirici seçeneği ile birleştirilmiş IMDView™ yazılımı, tek bir bağlantıda S parametrelerinden IMD ölçümlerine geçme olanağı sunar
• En yüksek performanslı darbe ölçümleri – PulseView™ 100 dB dinamik aralık ile 2,5 ns darbe çözünürlüğü sunar
• DifferentialView™ analizini kullanarak 4 portlu tek uçlu veya dengeli ölçümler
• Dahili iz tabanlı göz diyagramı seçeneği, aktif tarama güncellemeleri ile Zaman Alanı, SParametreleri ve Göz Diyagramı analizini görüntüleme yeteneği sağlar
• Üstün Dinamik Aralık – 142 dB’ye kadar
• Yüksek kullanılabilir güç – +14 dBm’ye kadar
• En iyi test portu karakteristik performansı – Yönlülükte 50 dB’ye kadar
• En iyi zaman alanı analizi
• MN4765B O/E Kalibrasyon modülü kullanılarak 850, 1060, 1310 ve 1550 nm dalga boylarında 70 kHz’den 40, 70 GHz ve 110 GHz’e kadar hızlı ve doğru optoelektronik ölçümler



EduPack Paketi

Anritsu’nun önde gelen test ve ölçüm çözümlerini üniversiteler ve Ar-Ge kurumlarının kullanımına sunmak, mühendislik laboratuvarlarının öğrencilere eğitim vermek ve en son teknolojileri kullanarak çığır açan araştırmalarını sürdürmek için ihtiyaç duydukları en modern kaynaklarla donatılmasını sağlar. Anritsu EduPack Paketi, öğrencilere, mühendislere ve araştırmacılara tam da bunu sunar: kurumun kendine özgü ihtiyaçlarına göre özelleştirilebilen modüler ve esnek bir çözüm. Paket, standart olarak modüler VectorStar™ MS4644B 40 GHz vektör ağ analizörü, kalibrasyon kiti, aktif ölçüm paketi ve Cadence AWR lite yazılımı ile birlikte gelir. Bundan sonra, mevcut çeşitli seçenekler arasından seçim yaparak paketi özel tasarım ihtiyaçlarınızı karşılayacak şekilde yapılandırabilirsiniz. İster 5G, ister antenler, ister malzeme ölçümleri vb. için tasarım yapıyor olun, Anritsu EduPack Paketi, sektörün önde gelen teknolojileriyle inovasyonunuzu destekleyebilir.

• Anritsu EduPack Bundle Product Brochure

Universal Test Fixture

Mikroşerit veya geleneksel eşdüzlemli dalga kılavuzu (CPW) yapısı üzerinde herhangi bir cihaz geliştirilirken, nihai ürün her zaman konektörlü bir arayüze sahip olmaz. Cihazın çeşitli frekanslardaki tepkisini test etmek için mühendisler, ölçümleri gerçekleştirmek üzere genellikle Anritsu’nun Evrensel Test Aparatı (UTF) gibi bir aparat kullanır. Bu, giriş/çıkış konektörleri bulunmadığında DUT’ye hassas bir bağlantı sağlayan bir yapı sunar ve yanlış lehimleme nedeniyle ölçüm sonuçlarında önemli hataların oluşmasını önler.

Anritsu’nun 3680 serisi UTF’leri, mikroşerit ve CPW alt tabaka cihazlarını ölçmek için tekrarlanabilir bir çözüm sunan, son derece doğru ve hassas fikstürlerdir. Giriş ve çıkış bağlantıları, koaksiyel-mikroşerit/CPW başlatıcıları içeren iki yaylı çene ile alt tabaka cihazına yapılır. Çeneler, 0,13 ila 1,9 mm kalınlığındaki alt tabakaları barındırabilir.

• Anritsu Universal Test Fixture EduPack Bundle Solutions Brief

Spectrum Master™ MS276xA Ultra Taşınabilir Spektrum Analizörü (9 kHz – 44 GHz)

Çoğu durumda, spektrum analizörü eğitim ve Ar-Ge kurumlarındaki test tezgahlarının ayrılmaz bir parçasıdır ve birçok uygulamada yaygın olarak kullanılmaktadır. Paket 2, geleneksel masaüstü cihazların eşsiz olduğu sınıfının en iyisi fiyat/performans oranını sunmak üzere bir Spectrum Master MS276xA 44 GHz ultra taşınabilir spektrum analizörü içerir. Anritsu’nun patentli NLTL teknolojisinden yararlanan bu yüksek performanslı çözümler, önde gelen dinamik aralık, tarama hızı ve genlik doğruluğu sağlarken, küçük boyutları sayesinde neredeyse her DUT’ye doğrudan bağlantı imkanı sunar ve düşük kayıplı, pahalı kablolara olan ihtiyacı ortadan kaldırır. Bu, müşterilerin teknoloji geliştirme süreçlerini verimli bir şekilde ilerletirken pazara sunma süresini kısaltmalarını sağlar.

VectorStar MS4644B VNA ile eşleştirildiğinde, bu kombinasyon intermodülasyon bozulması (IMD), harmonikler, yonga üzerinde eşzamanlı S-parametreleri ve spektrum ölçümleri gerektiren uygulamalar için idealdir. 5G hüzmeleme antenleri (pasif ve aktif) için Spectrum Master MS276xA, çok düşük seviyeli sinyalleri ölçebildiği ve yönlü bir antenle birleştirildiğinde referans sinyal ölçüm aracı olarak kullanılabildiği için çok kullanışlı bir araç haline gelir.

• Anritsu Ultraportable Spectrum Analyzer EduPack Bundle Solutions Brief

MilliBox Yankısız Oda ile Anten Ölçüm Sistemi

Özellikle 28 ve 39 GHz frekanslarında devam eden 5G anten araştırmalarıyla birlikte, kompakt bir anten test çözümüne sahip olmak üniversiteler ve Ar-Ge merkezleri için ideal bir seçenektir. Çeşitli parametreler (ör. geri dönüş kaybı, polarizasyon, ışıma modeli, kazanç, E-H düzlemi, 2D-3D modelleri vb.) anten ölçümleri için hayati önem taşırken, en önemlisi anten ışıma modeli ölçümleridir, çünkü bunlar bir antenin izotropik bir antenle karşılaştırıldığında ne kadar etkili bir şekilde yayıldığını belirler. Bu özel ölçüm için bir VNA, bir yankısız oda ve yazılım gereklidir. Paket 3, MilliBox’ın taşınabilir masaüstü yankısız odasını ve açık kaynaklı yazılımını içerir ve üniversitelere ve Ar-Ge laboratuvarlarına eksiksiz, uygun maliyetli bir anten ölçüm sistemi sunar.

MilliBox, modüler, kompakt ve uygun fiyatlı mmWave anten test sistemleri ailesi sunar. VectorStar MS4644B VNA ile tam uyumlu olan bu sistemler, 18 GHz ile 95 GHz arasındaki uygulamalar için özel olarak tasarlanmıştır, çeşitli oda ve 3D konumlandırıcı kombinasyonları içerir ve kurulumu ve ölçüm alması kolaydır. Konumlandırıcı kontrol yazılımı, VectorStar VNA ile doğrudan iletişim kuran ve gerekli anten ışıma modeli ölçümlerini almasını sağlayan açık kaynaklı bir Python komut dosyasına dayanmaktadır. Yazılım açık kaynak kodlu olduğundan, öğrenciler, öğretmenler ve araştırmacılar anten ölçümleri için özellikleri kendi başlarına değiştirebilir ve özelleştirebilir; bu da öğrencilere gerçek dünyadaki becerilerini geliştirmeleri için bir başka değerli fırsat sunar (MilliBox yazılım desteği sağlayacaktır).

• Anritsu Anechoic Chamber Measurement EduPack Bundle Solutions Brief



Spektrum Analizör opsiyonları:



Broadband VNA Konfigürasyonları:
